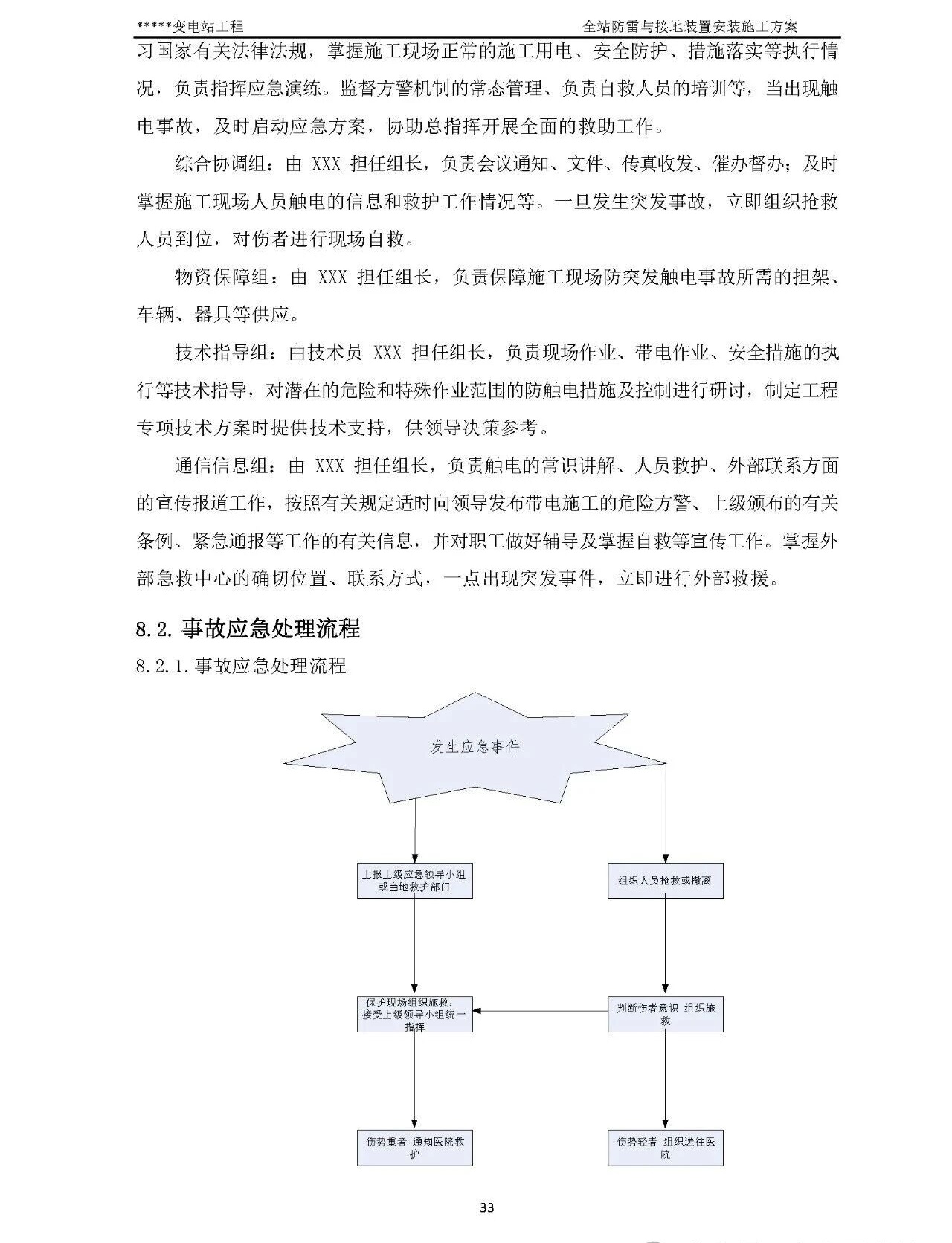

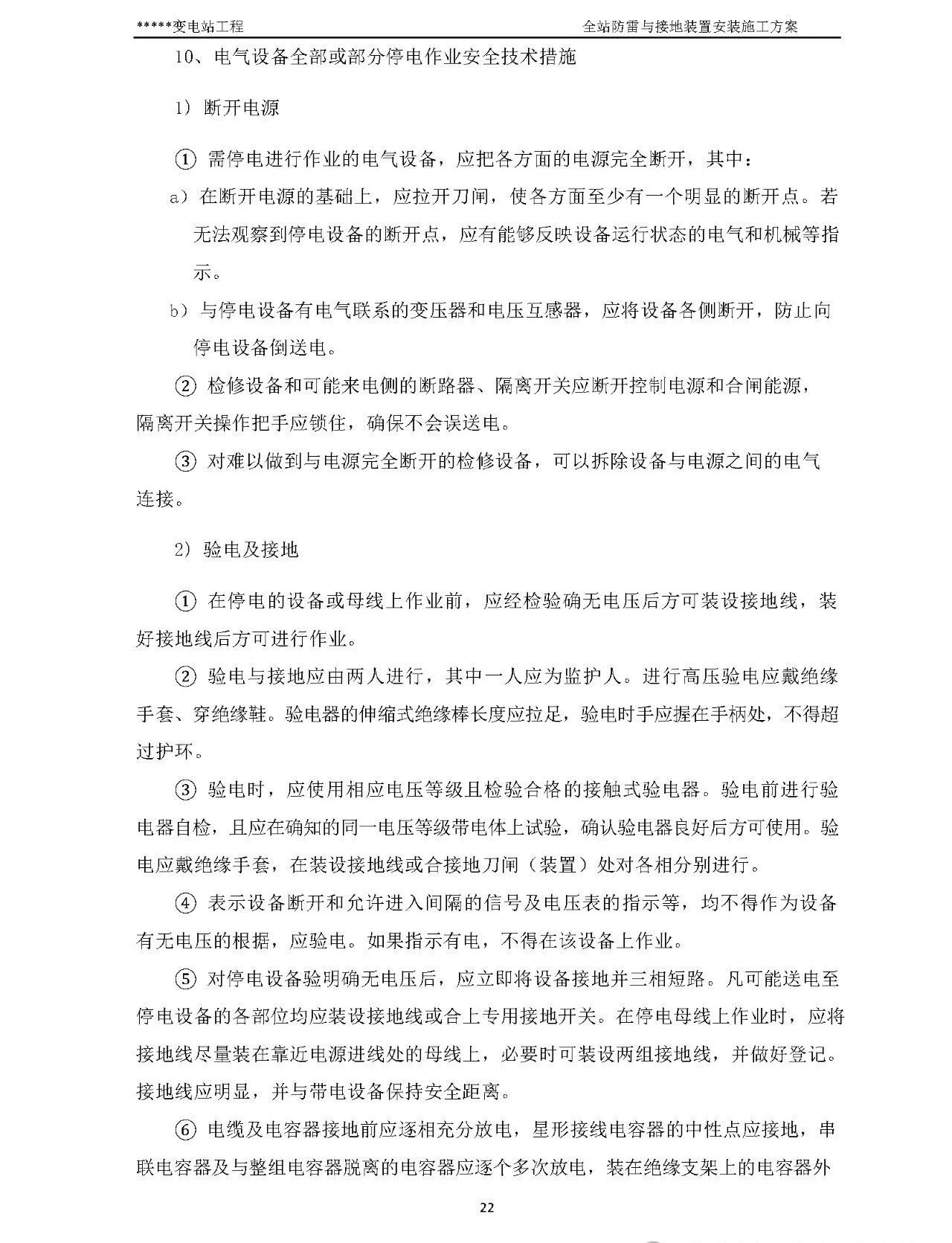

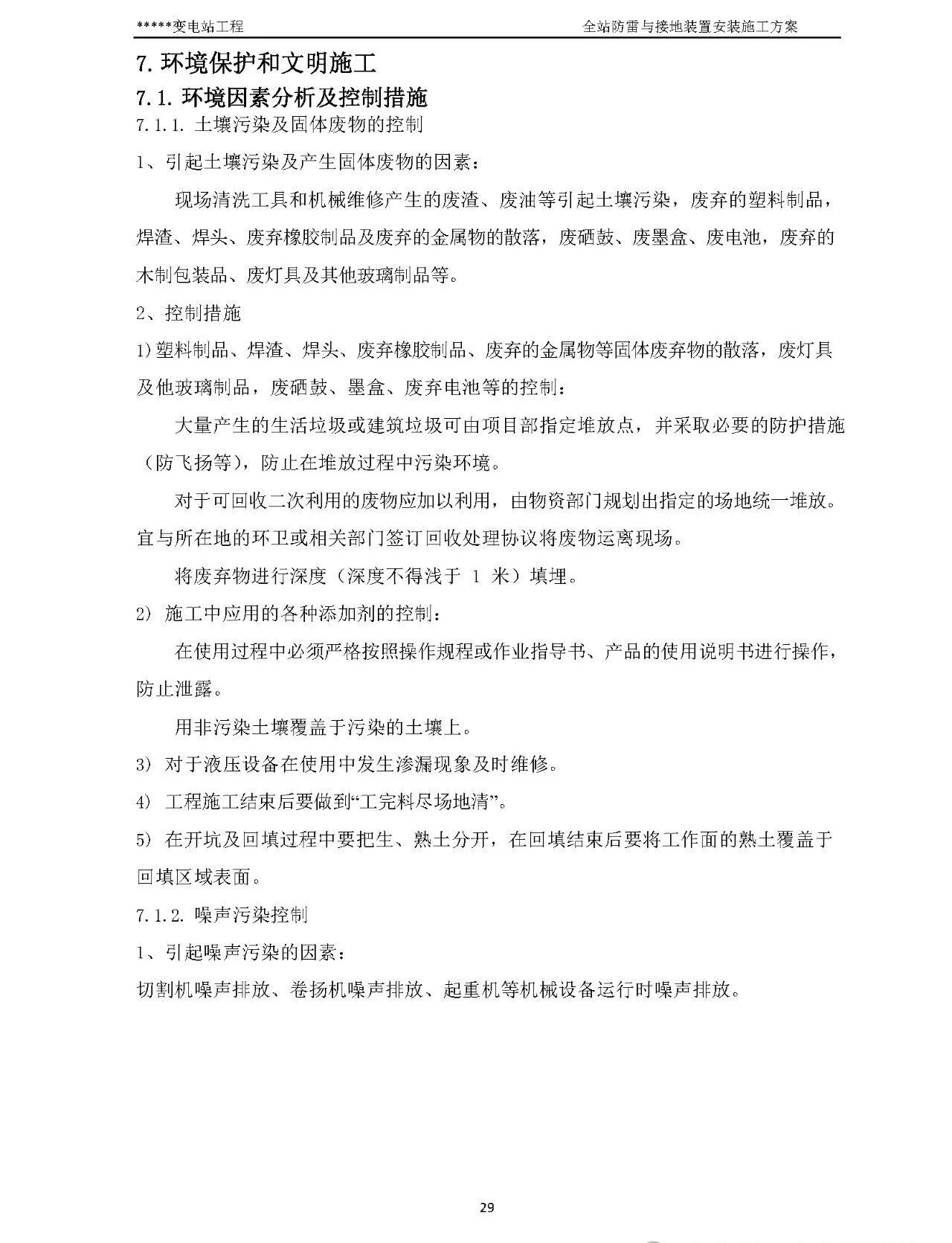

变电站全站防雷与接地装置安装施工方案

文档介绍

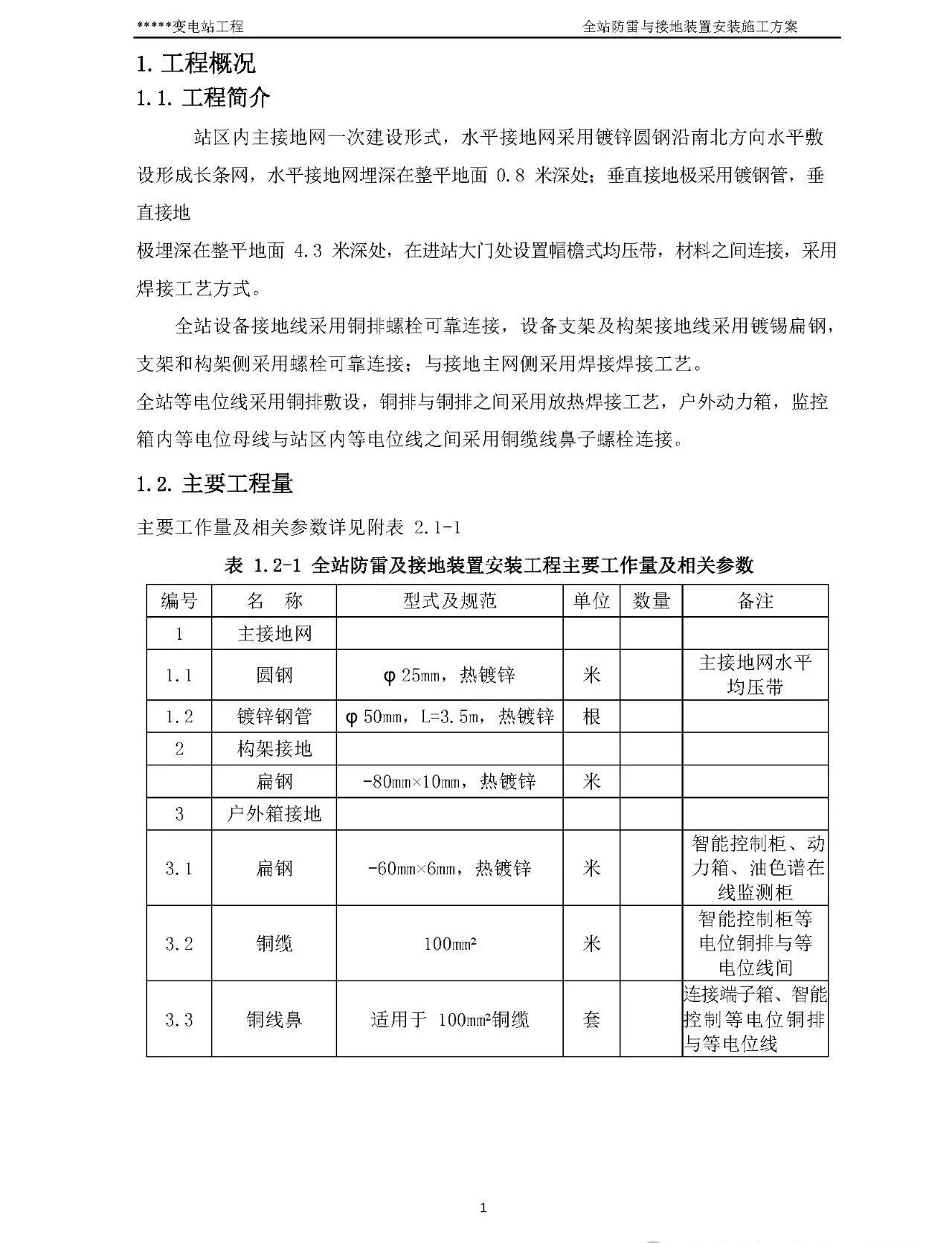

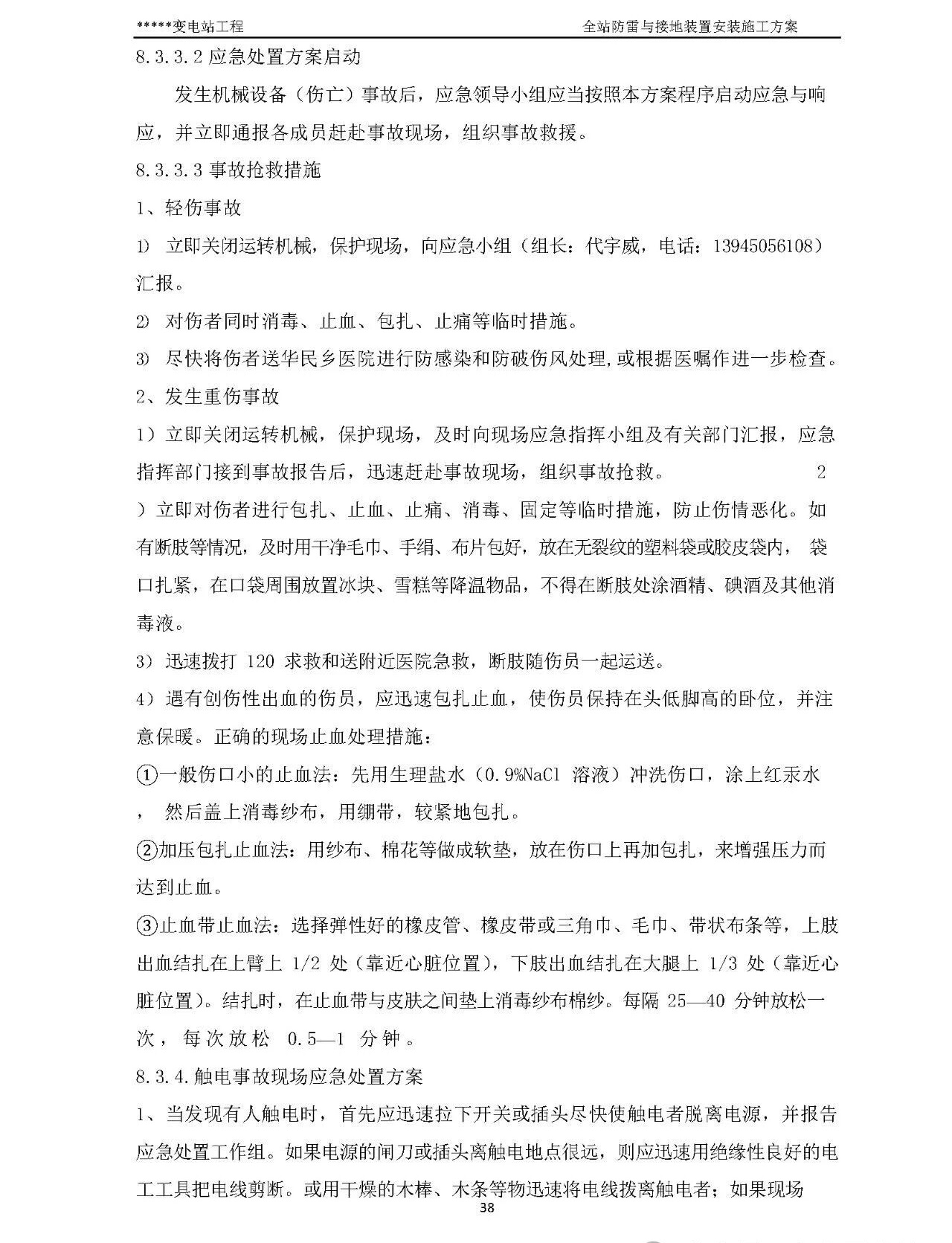

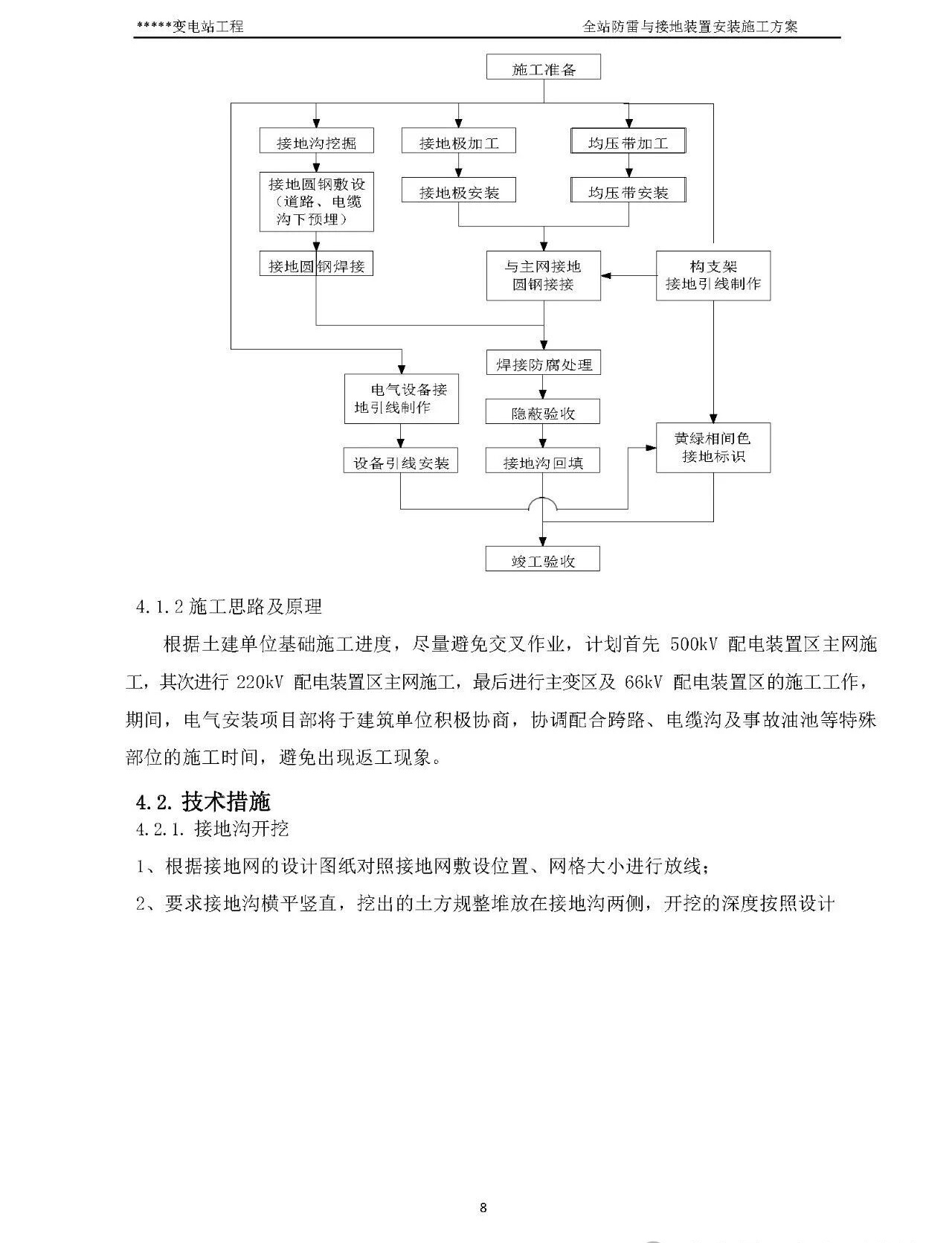

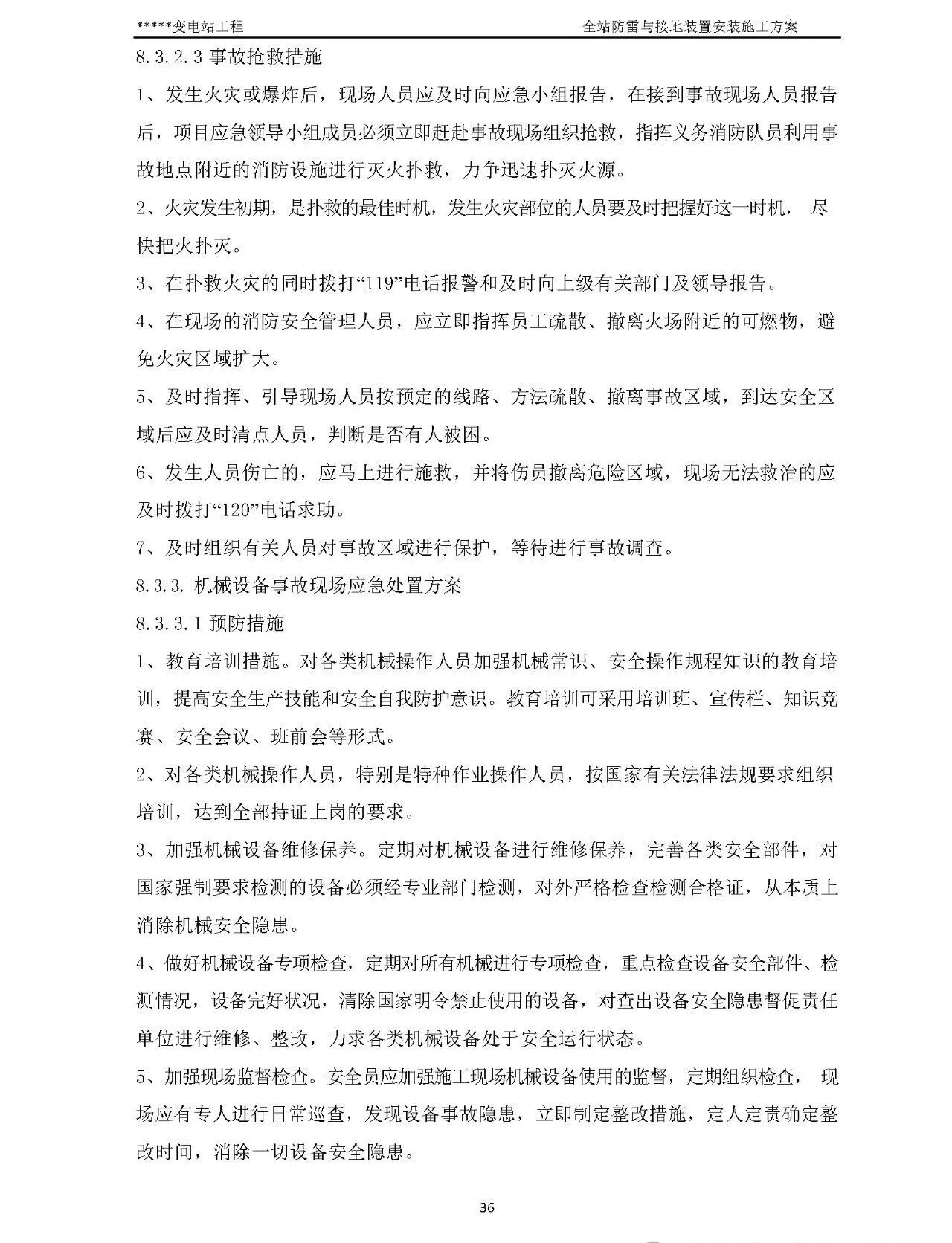

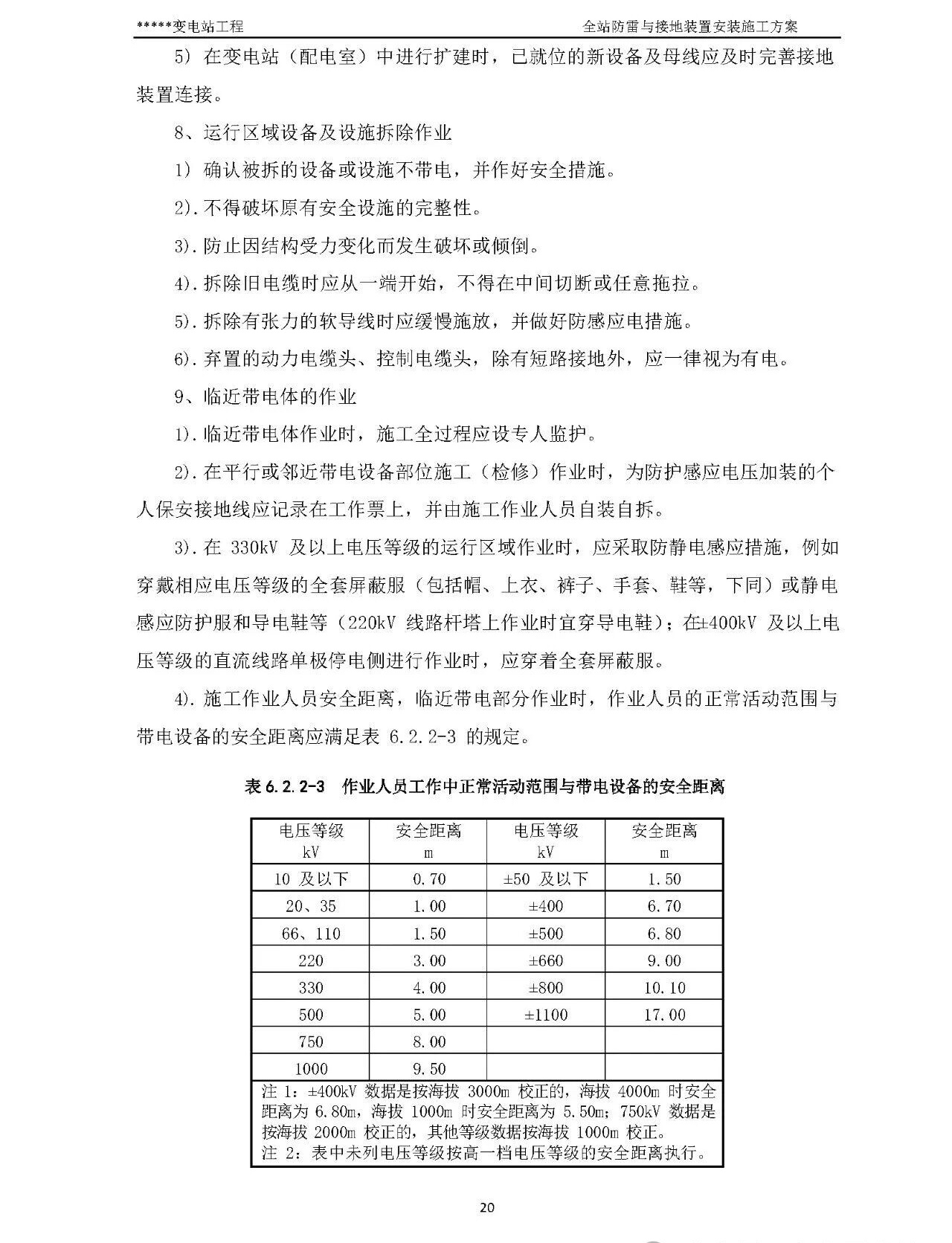

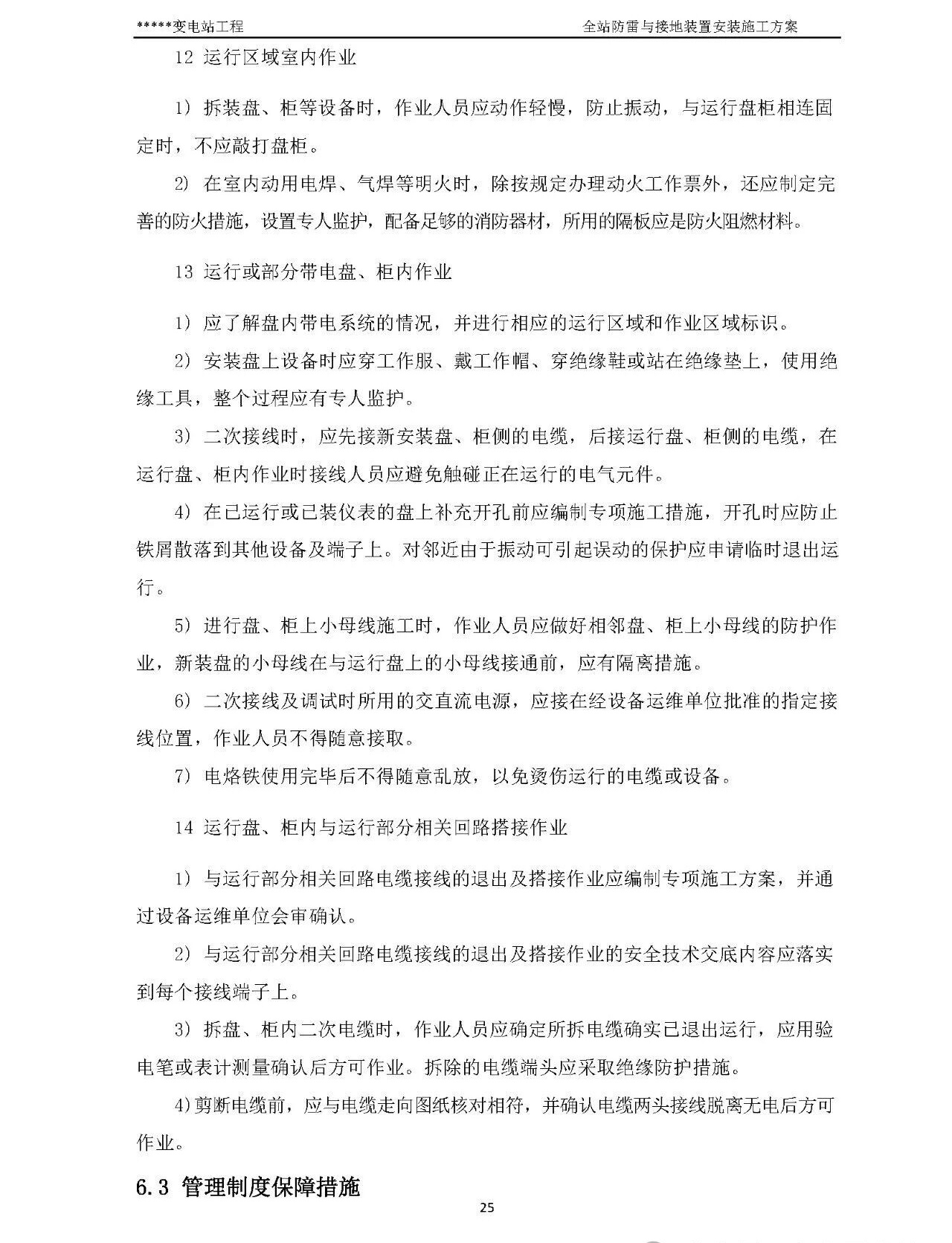

1.工程概况

1.1.工程简介

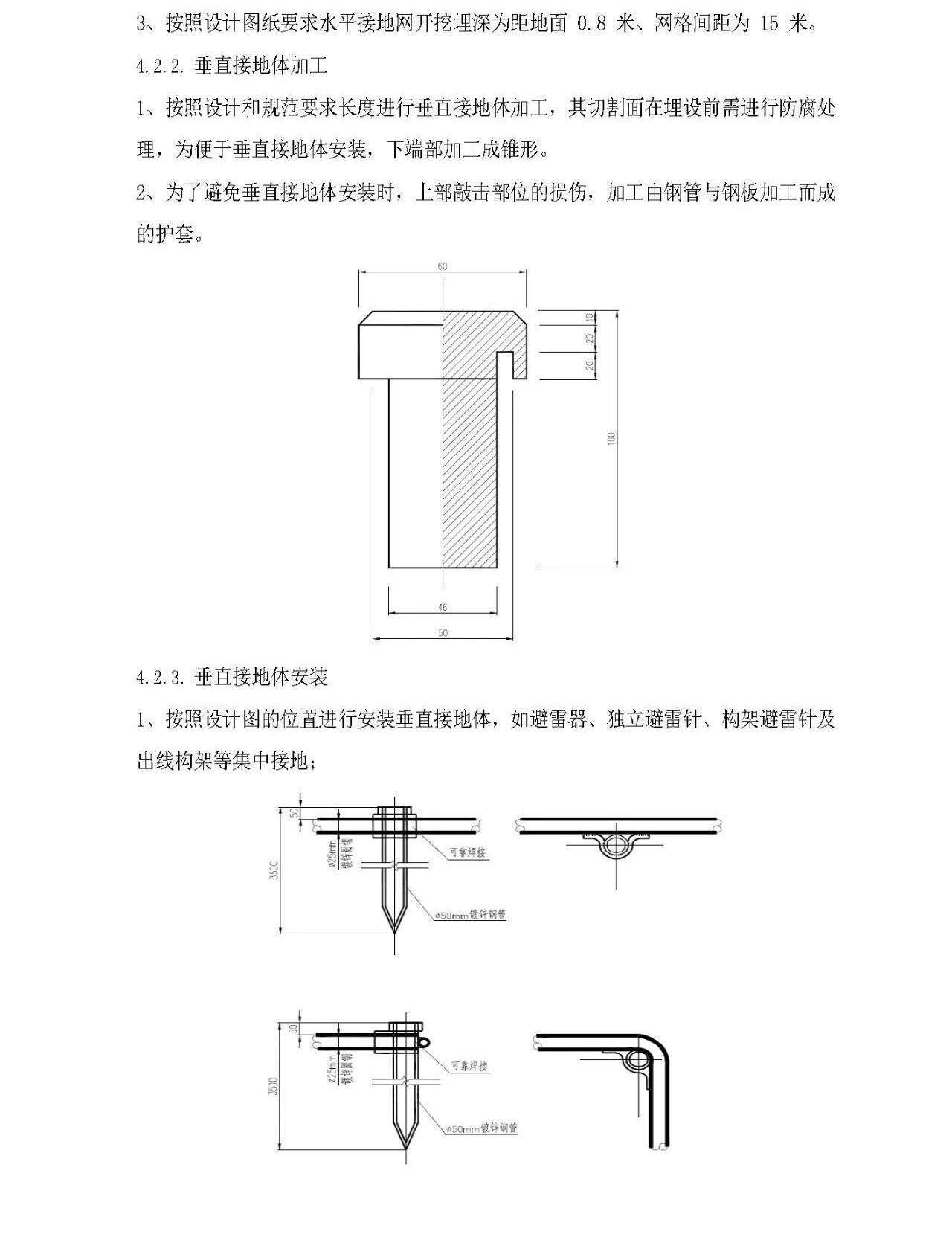

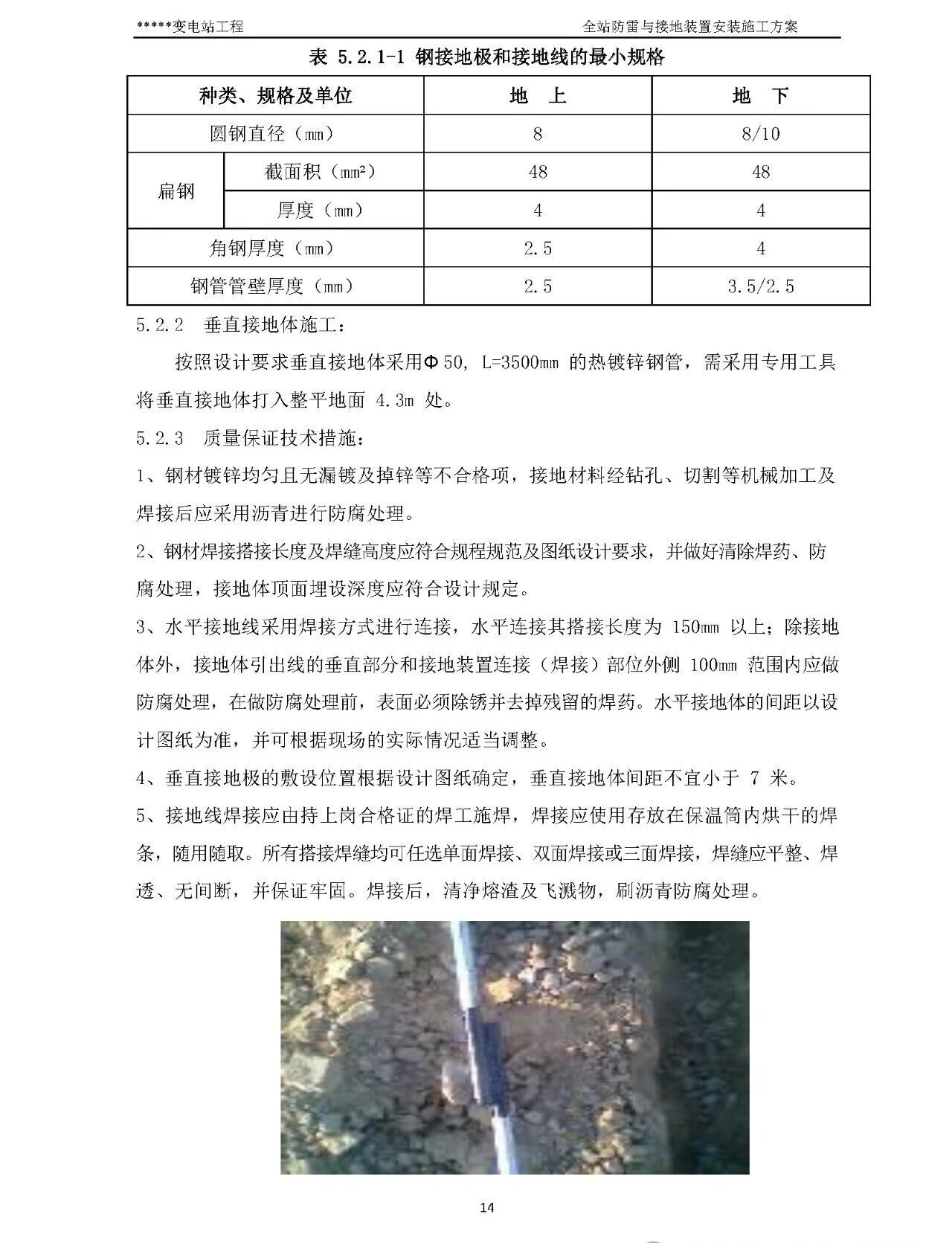

站区内主接地网一次建设形式，水平接地网采用镀锌圆钢沿南北方向水平敷设形成长条网，水平接地网埋深在整平地面0.8米深处;垂直接地极采用镀钢管，垂

直接地

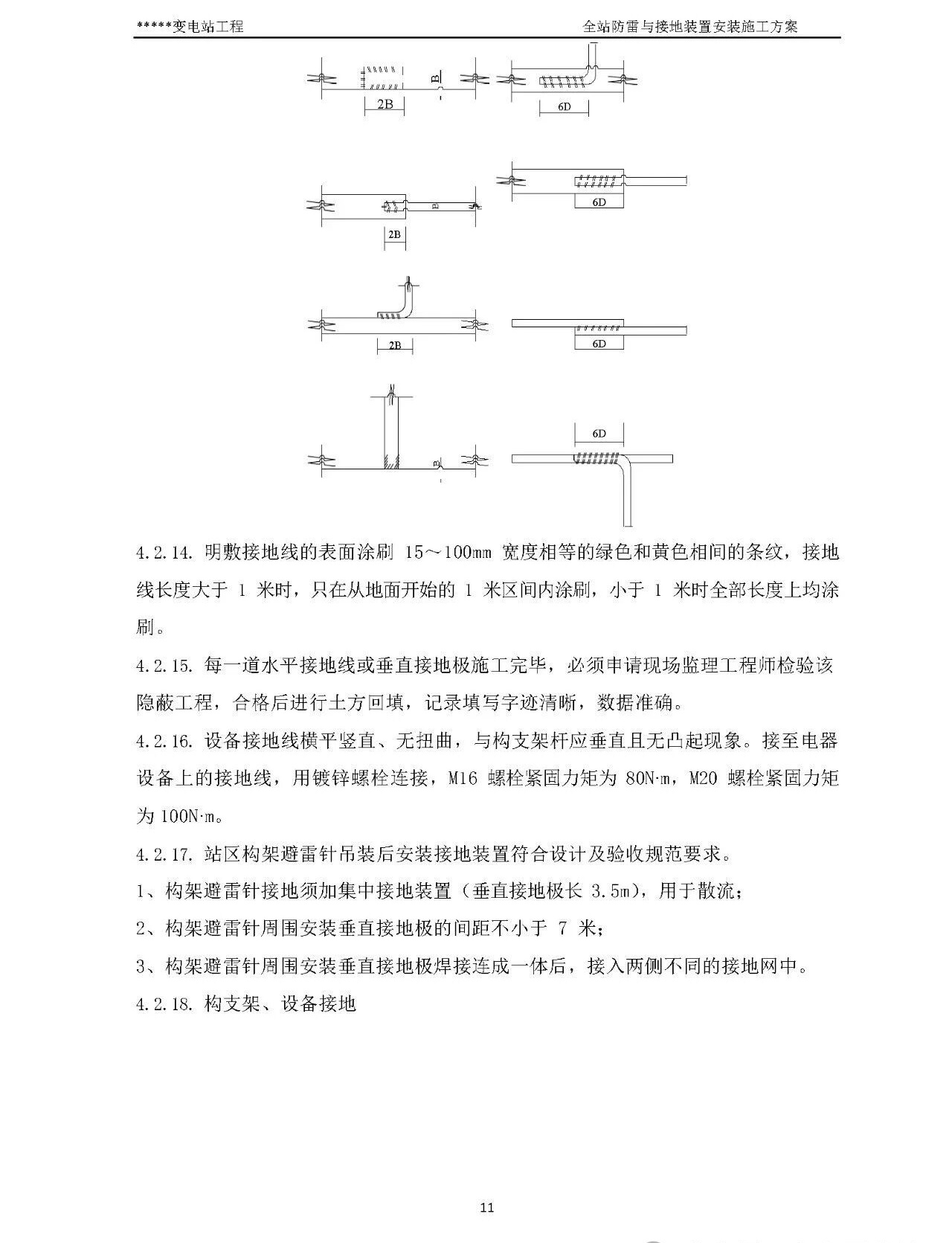

极埋深在整平地面4.3米深处，在进站大门处设置帽檐式均压带，材料之间连接，采用

焊接工艺方式。

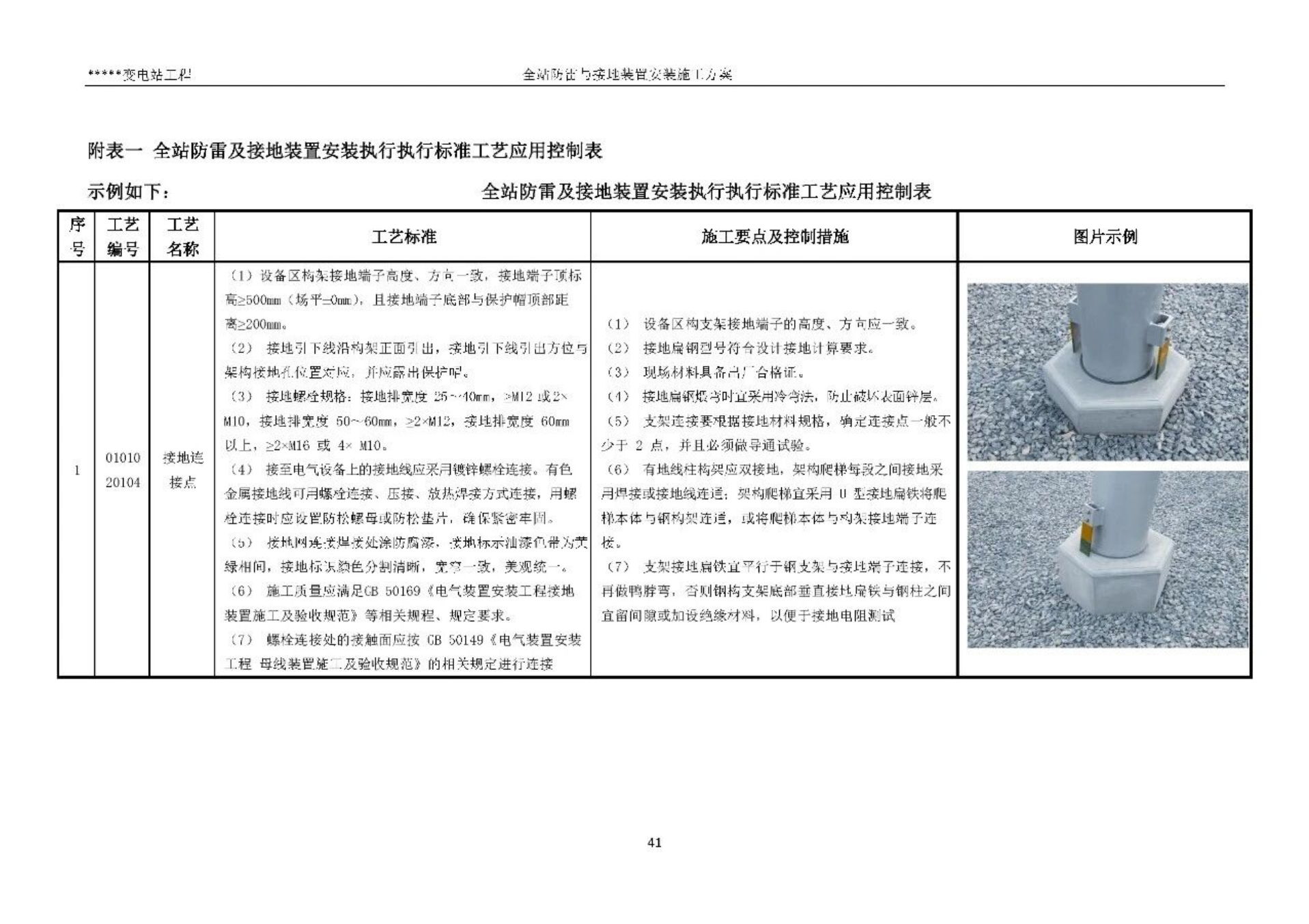

全站设备接地线采用铜排螺栓可靠连接，设备支架及构架接地线采用镀锡扁钢，支架和构架侧采用螺栓可靠连接:与接地主网侧采用焊接焊接工艺。全站等电位线采用铜排敷设，铜排与铜排之间采用放热焊接工艺，户外动力箱，监控箱内等电位母线与站区内等电位线之间采用铜缆线鼻子鳔栓连接。
