220kV主变压器就位安装施工方案

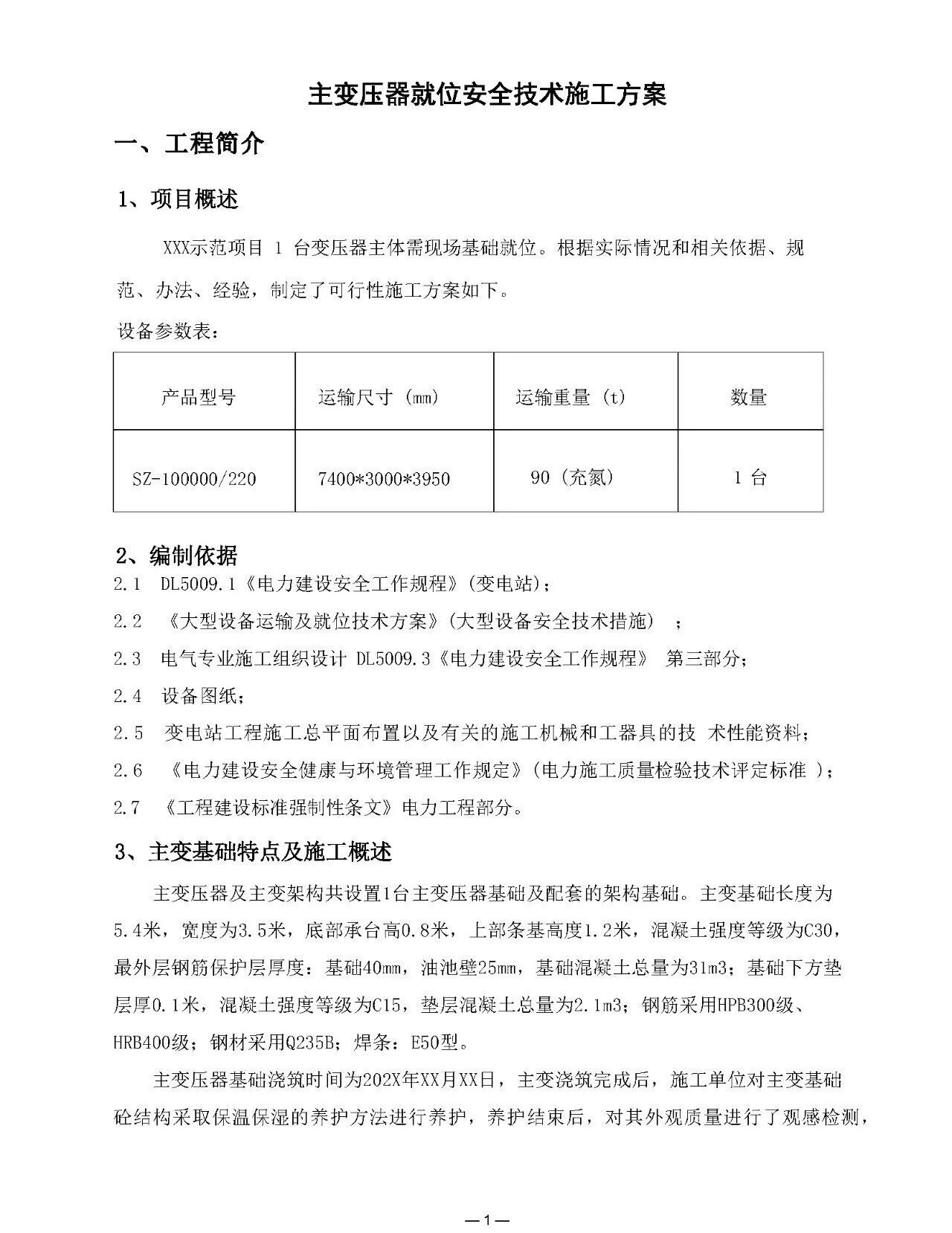

文档介绍

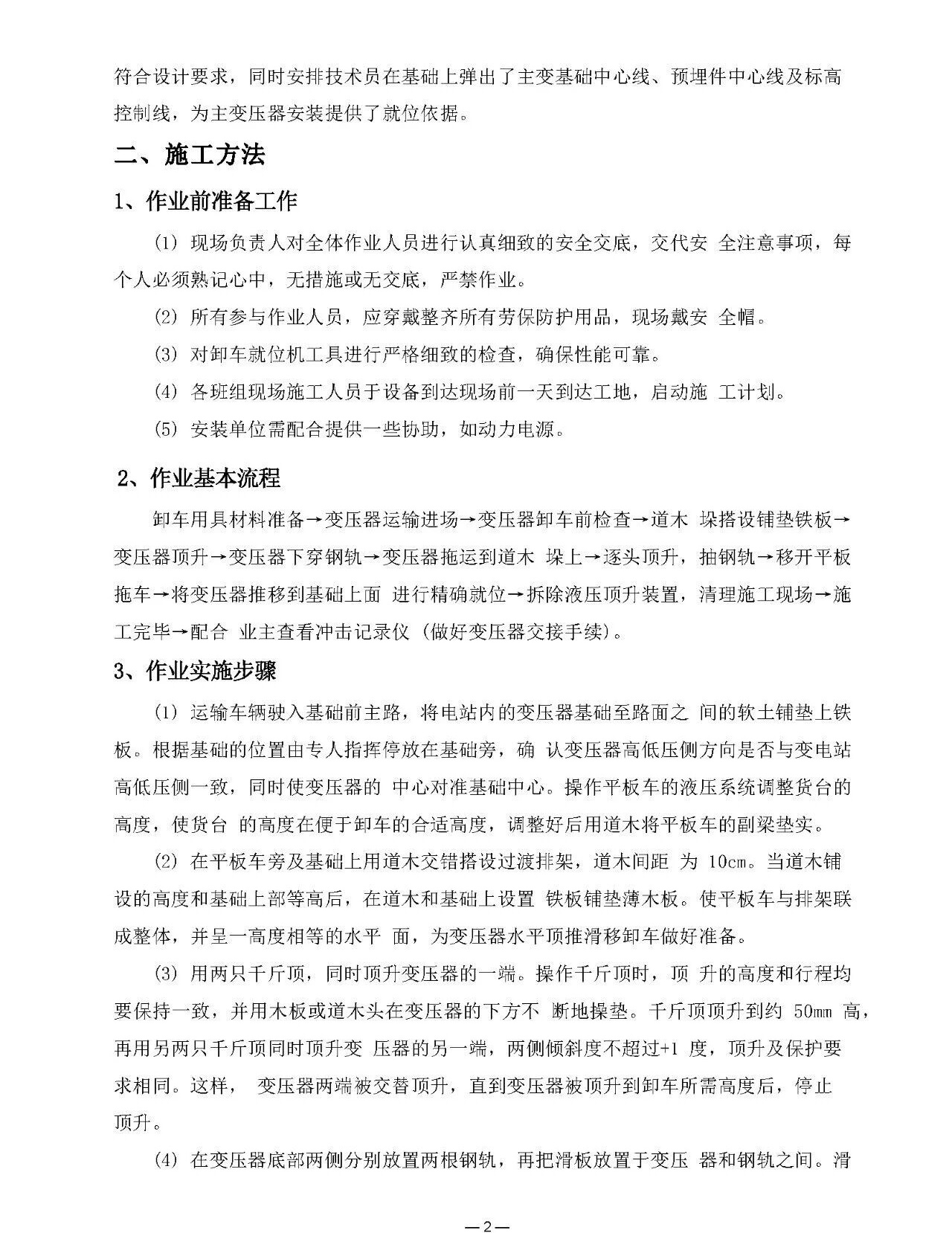

变压器就位注意事项：

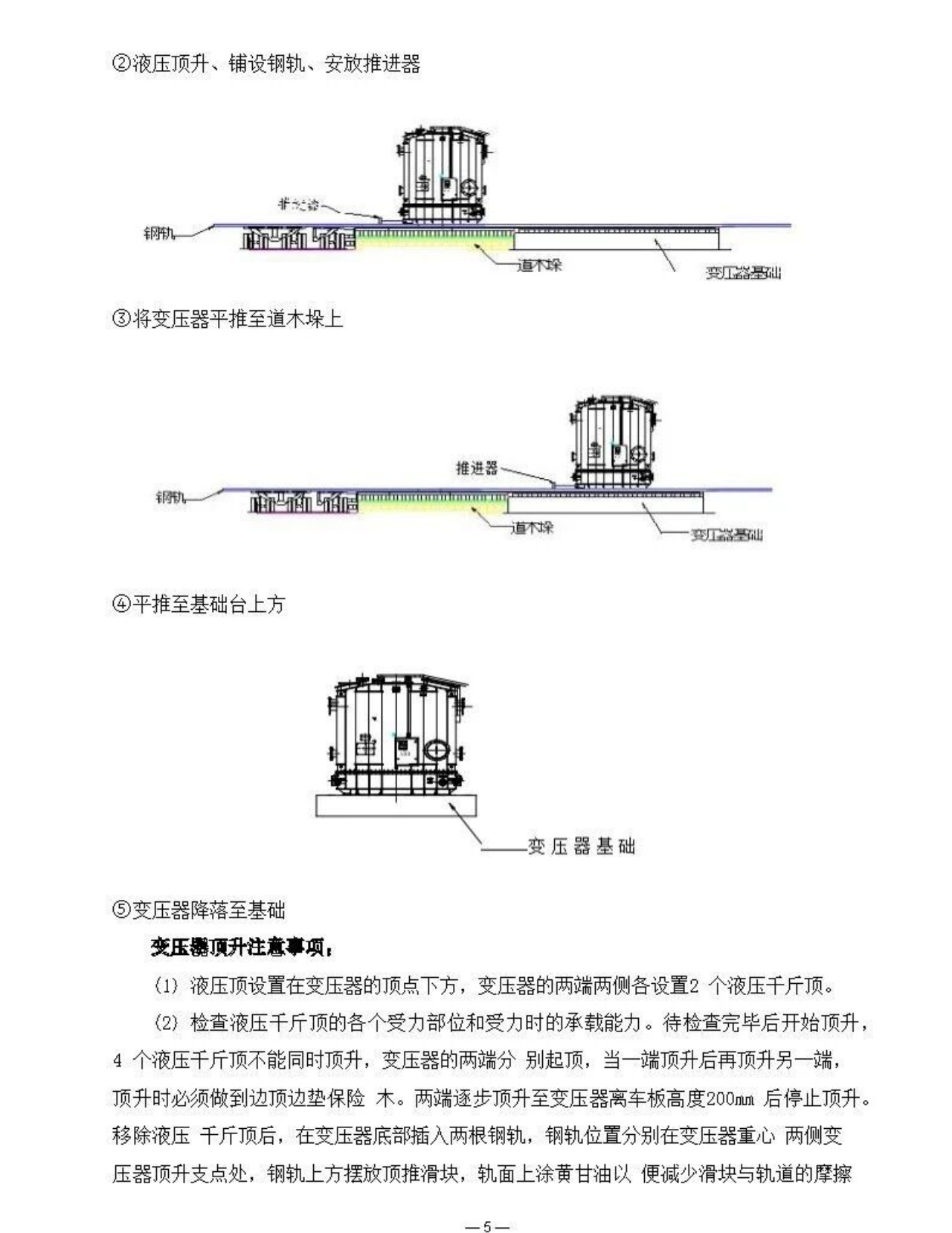

(1) 推至预定位置后，通过液压千斤顶顶升变压器，抽出钢轨， 再回落液压千斤顶将变压器落至枕木垛，再通过此方式顶升回落变压 器，逐层抽取枕木，直至变压器落至基础上校正完成就位。

(2)检查变压器上的冲击记录仪运行是否正常，确认运行正常后， 读取最大冲撞加速度值，确定施工中冲击和振动情况，并将记录复印保存。

(3) 甲方、监理、制造厂家专业人员对就位后的变压器再次进行检查，确认变压器的完好状况。

4.液压顶推装置使用方法

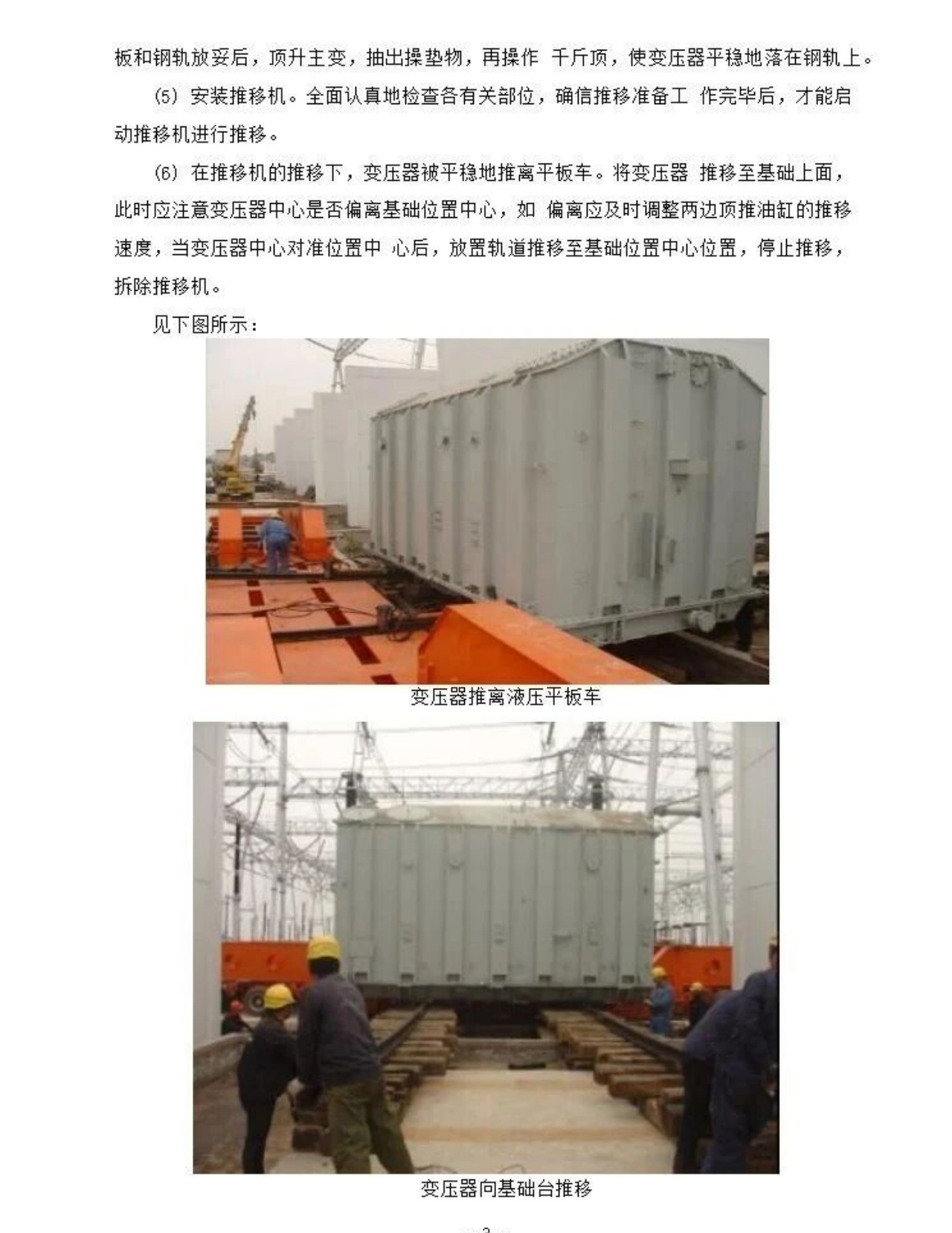

(1) 将设备安放在设置了顶推托板的两根钢轨上，两轨要求水平并调整其平行。其间距应使设备保持稳定，并对称放置为宜，两根钢 轨后端留出 1.2 米的位置，以使安装液压顶推装置，钢轨顶面涂上适 量润滑剂以减少摩擦阻力。

(2)为防止可能产生的因两端推进油缸的推进速度不一致造成设 备在钢轨上不平行移动、发生偏斜，必须派专人加强监护，一旦发生 上述情况，立即切断推进快的一端推顶装置的液压源，使之暂停，让另一只继续推进，直至平行，再使两只推进油缸同时工作。

(3) 每套液压顶推装置各由一台液压泵供油，要求液压泵的额定 压力为40MPa，流量 3 升/分为宜，并由专业人员负责。

(4) 产品出厂时，液压顶推装置中的单向顺序阀的调定压力为 1.6MPa，溢流阀的调定压力为 40 MPa。

(5) 操纵换向阀，使液压油通向夹紧油缸和推进油缸的进油腔， 使两液压推进油缸同步，推动设备前移。

(6) 当推进油缸活塞杆工作行程满500mm 时，操纵换向阀使压力 油通向夹紧油缸的回油腔，使夹紧爪松开，推进油缸回复带动夹紧缸向设备靠拢，直至推进缸活塞杆回缩到原位。

(7) 重复 5、6，使设备不断向前移动，直至到位。

(8) 每次使用完毕，必须使油缸活塞杆回缩到位，并保护好活塞杆外露部分，各油管接头分离后，必须将管口包好，以保持各管口和 液压管的洁净。

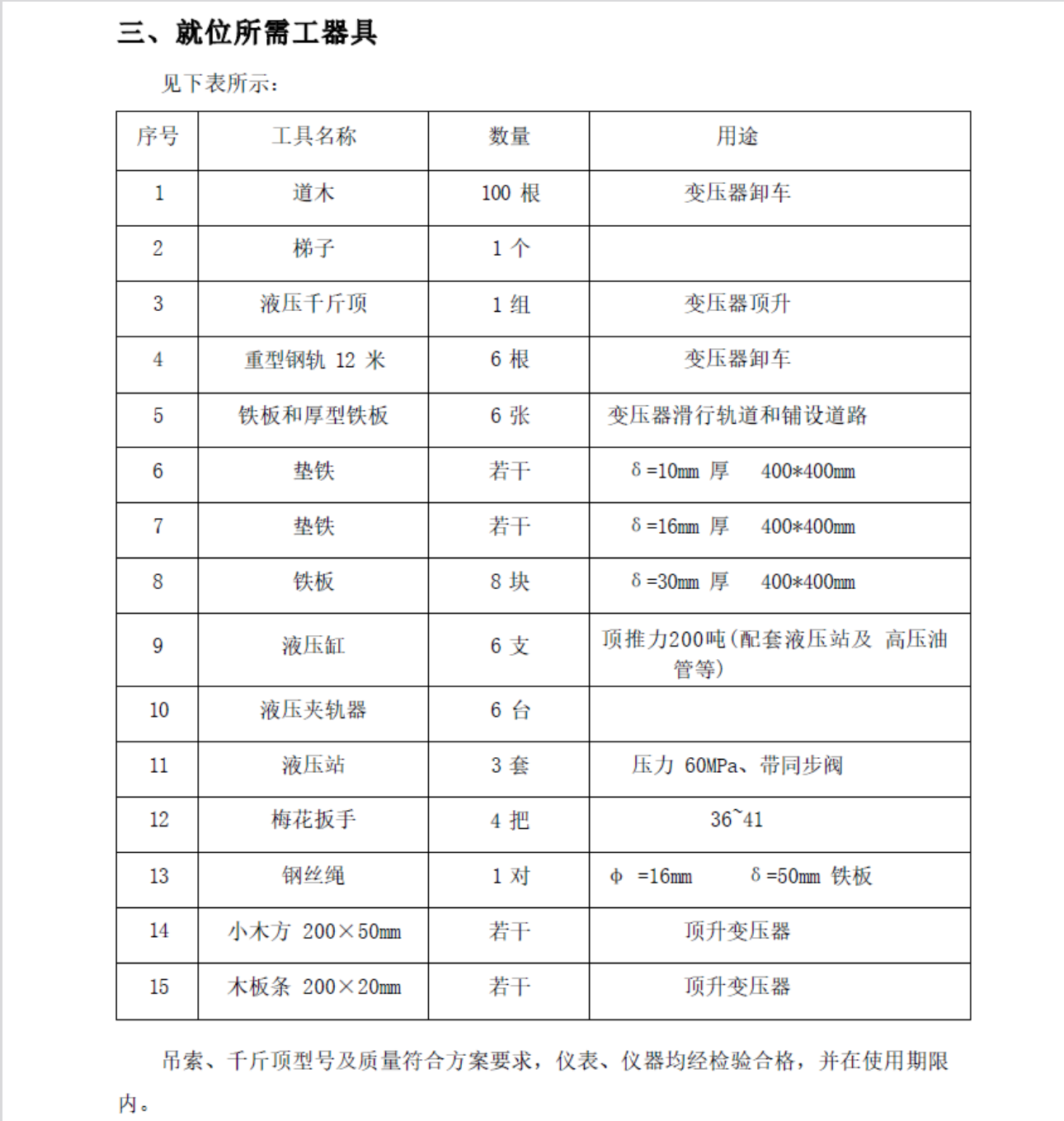

四、变压器卸车就位实施要求

1.货物到达安装现场时，确认有无异常(破损、异常变形、零件脱落等)以及看附带的压力表，确认设备压力符合设备安全规定压力范围(补充装置，随时监测压力、温度)。

2.卸车时要在平地上进行，在平板车平板和地面之间放入枕木，防止移动时平板车晃动。

3.变压器运至指定位置后，在基础与主变之间以及两端用铁板、枕木搭建平台。平台枕木间距不得大于8cm，以提高受压面积。如遇基础外围出现松土抗压性较低的情况，应先铺设路基箱后再加设枕木。

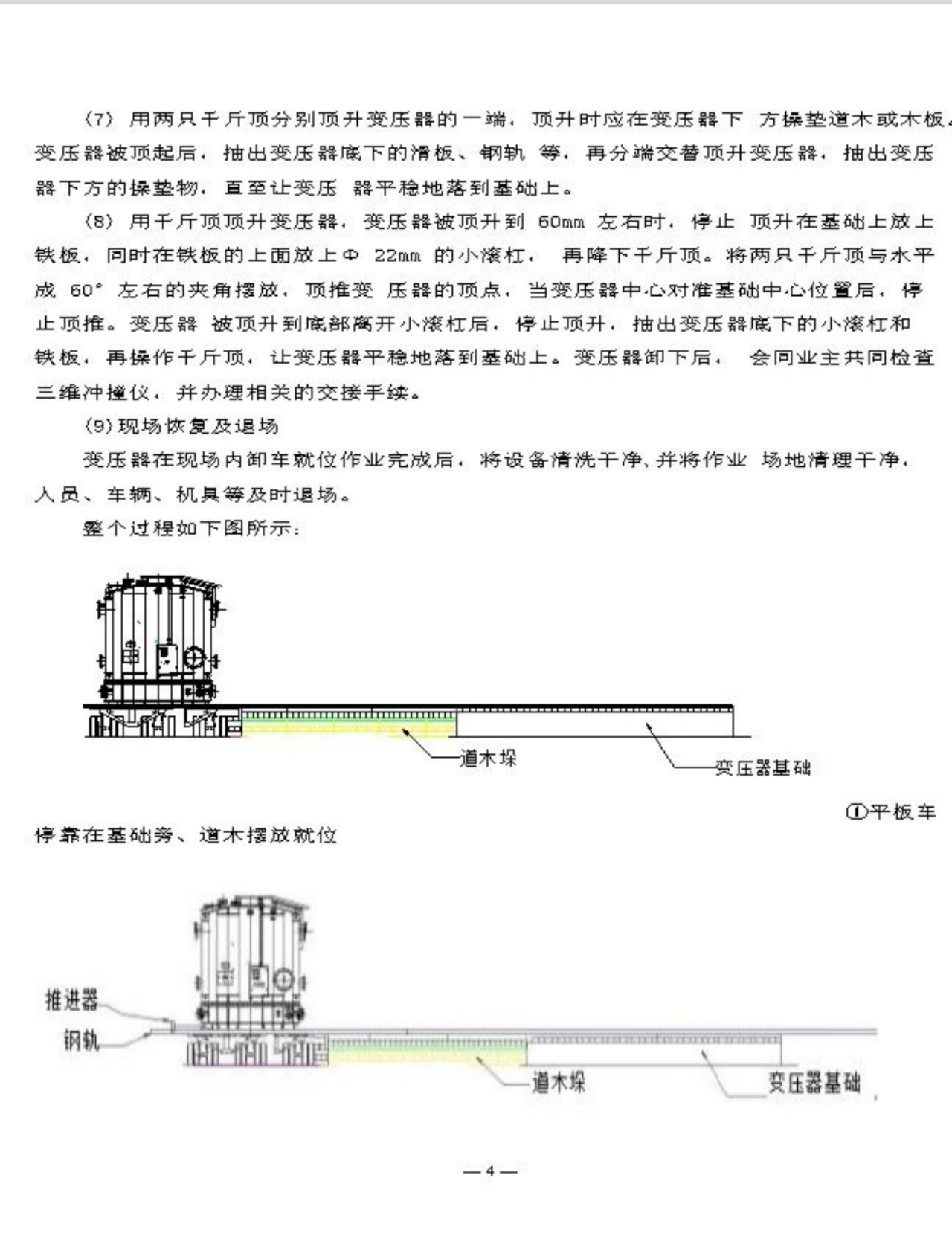

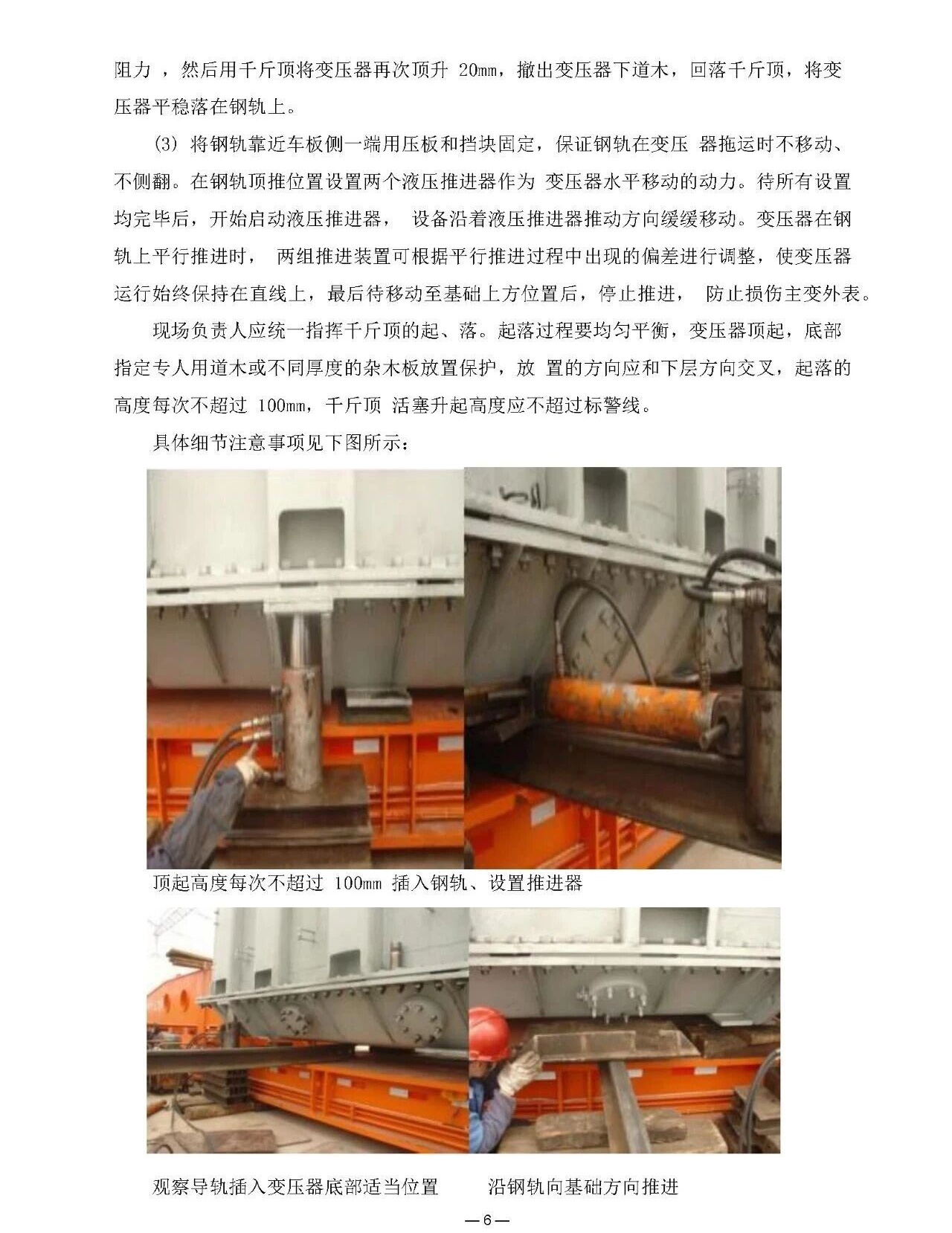

4.使用千斤顶(千斤顶一定要顶在焊在设备的专用千斤顶垫上)等液压升降系统升高设备，铺垫2根钢轨，钢轨上设L形导向板，使千斤顶直接作用在导向板上，保护变压器不受损伤。用推进器从外侧向基础推进平移。平移过程中安全员需监测主变稳定性，保持变压器垂直倾斜不超过15度。变压器到达基础位置，千斤顶两端再交换下降到一定高度与基础平行，在基础上找平校正。

5.设备用千斤顶顶升、下降时只允许在两端分次交替进行，其高度每次不超过100mm，严禁在四点同时顶升或越层升降，顶升时同侧千斤顶应保持同步，在此过程中做好防止主体倾倒和滑移的保险措施。

6.开液压泵人员应密切注意油压大小，发现异常及时报告，查明原因，排除故障后方可继续作业。

7.变压器卸车作业由现场指挥按照作业方案作业，并严格遵守电力部对设备运输装卸车的规定和起重运输有关规程，统一指挥，统一信号。

8.变压器卸车就位作业完成后，将变压器清洗干净,并将作业场地清理干净，人员、车辆、机具等及时退场。

9.主变就位时，需注意保护油坑壁，采取架空措施。

五、作业质量要求及验收标准

1、卸车前准备措施与就位过程中注意事项

(1)变压器卸车前，必须做好各种检查及验收，做好记录，确认良好后方可作业。

(2)运输过程中时刻监视氮气压力，应为0.01-0.03Mpa,否则应立即补充氮气。

(3)施工过程中避免振动与冲击。

(4)液压千斤顶安全栓完好，千斤顶没有漏油现象，所有千斤顶起升、回落过程动作协调一致，回落速度缓慢，最大起升高度保证一致。

(5)使用的道木没有腐蚀、空洞存在，高度、宽度均匀一致，存放整齐、水平、稳固。

2、安全防护和文明施工标准及措施

施工人员应熟悉并能理解方案的要求，认真参加技术交底并签字后方可参加施工。认真执行安全文明施工管理规定，并特别注意以下方面：

(1)防火措施

变压器存放场所禁止动火，配备灭火器材，禁止吸烟，设置禁烟及防火标志；变压器附近严禁存放易燃易爆等危险物品；变压器油循环过程中，周围禁止一切火源，并设置灭火器材。

(2)文明施工措施

施工用的道木等材料应有组织有计划地进退场，进场后应按指定场地堆放，材料应做到随到随用；液压站及千斤顶下方需铺垫塑料布，防止液压油渗漏污染环境；现场施工要做到工完、料尽、场地清；施工所用的包装物严禁乱倒，不允许乱埋，防止污染土地及水源，要统一交给有关部门处理；施工机械防止油污泄露，及时检查转动密封部位密封情况；施工人员要戴好防护眼镜，防止电辐射。

3、安全措施

(1)变压器存放场所上方禁止吊物经过；

(2)使用千斤顶顶升变压器时，随着变压器的升起，在每个千斤顶的内侧附近加适当的垫块，确保在千斤顶发生故障时，变压器不会倾倒；

(3)临时设施必须严格按要求选择，需要加固的部件必须焊接牢固；

(4)倒运铁板时，设专人看护，确保铁板与变压器保持一定的安全距离；

(5)卸车时设专人观测车辆的升降，顶升时防止倾斜，顶推时做好监护；

(6)严格按照公司安全管理的有关规定及电力建设安全操作规程进行施工；

(7)施工人员进入施工现场必须正确佩戴安全帽，不得穿拖鞋，凉鞋和带铁钉的鞋进入施工现场；

(8)夜间施工区域必须照明充足；

(9)施工完毕和施工过程中，施工场地必须保持清洁，液压装置周边铺垫具有良好吸收性能的抹布以防漏油产生的对基础台等的污染，边角废料要统一存放，做到工完、料净、场清；

(10)施工时，需确保基础台不受损坏，作业时在基础台周边搭好道木垛或基础台上布设垫板；在靠近带电区作业时，应加强监护；

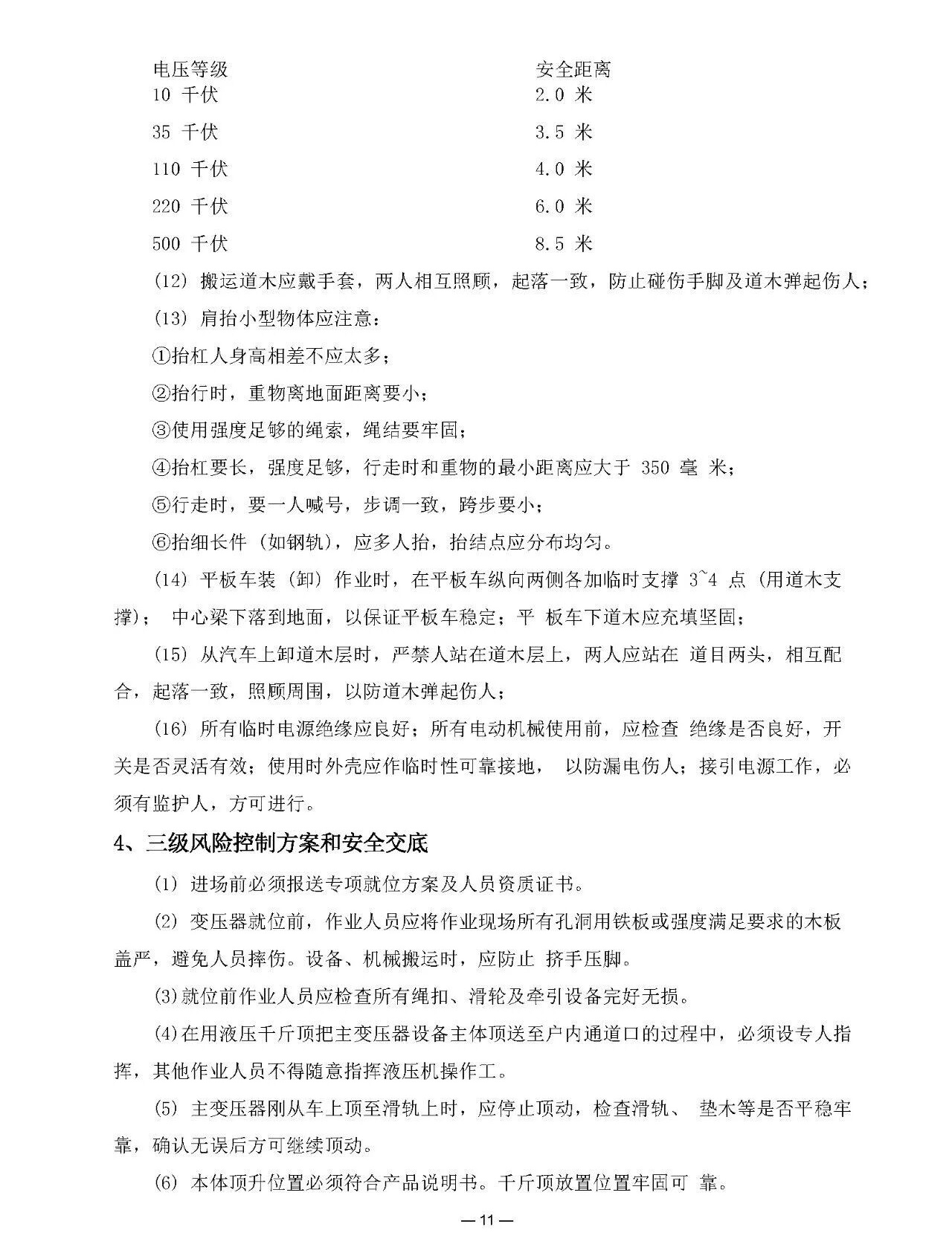

(11)工作人员正常活动范围的安全距离不应少于下列值：
