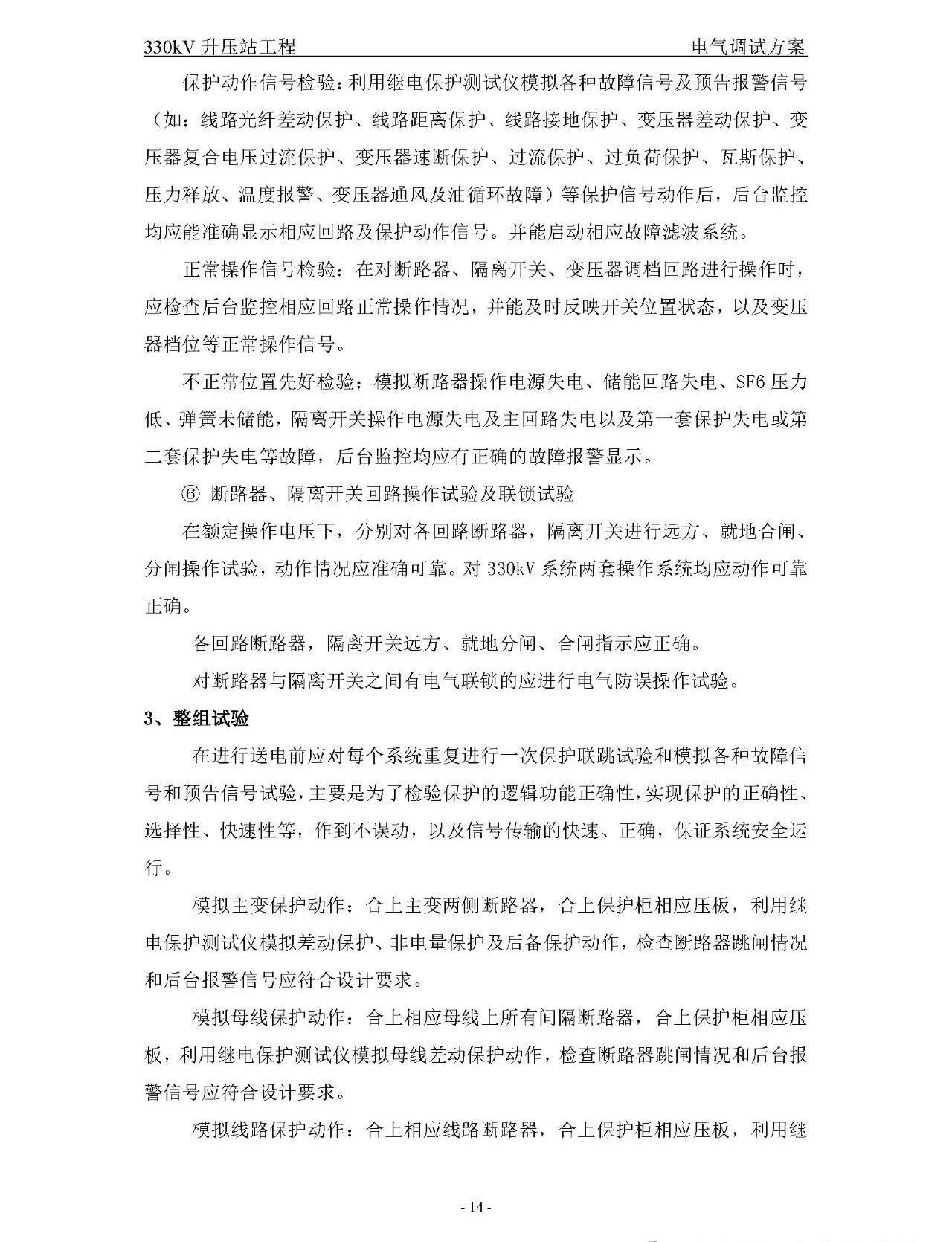

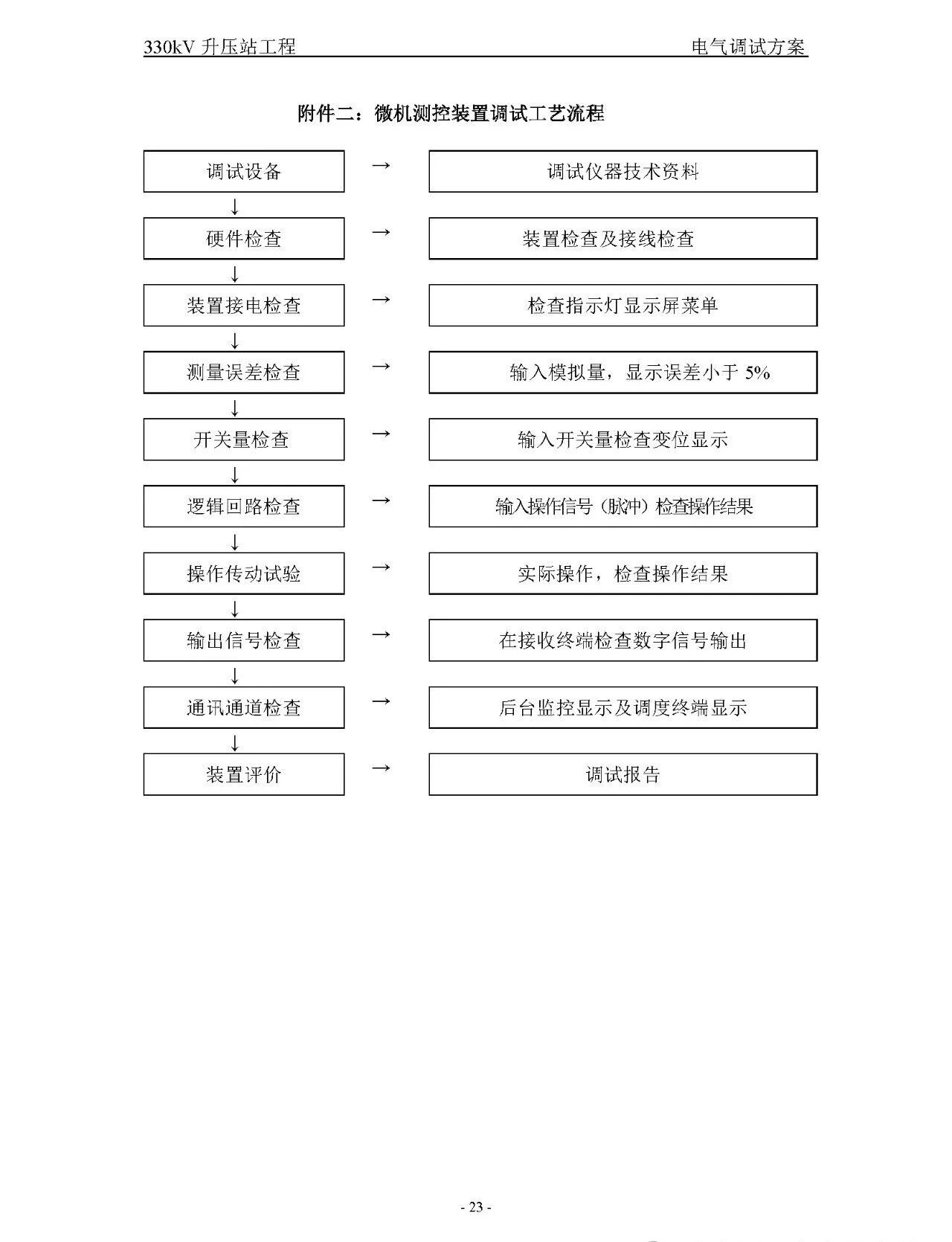

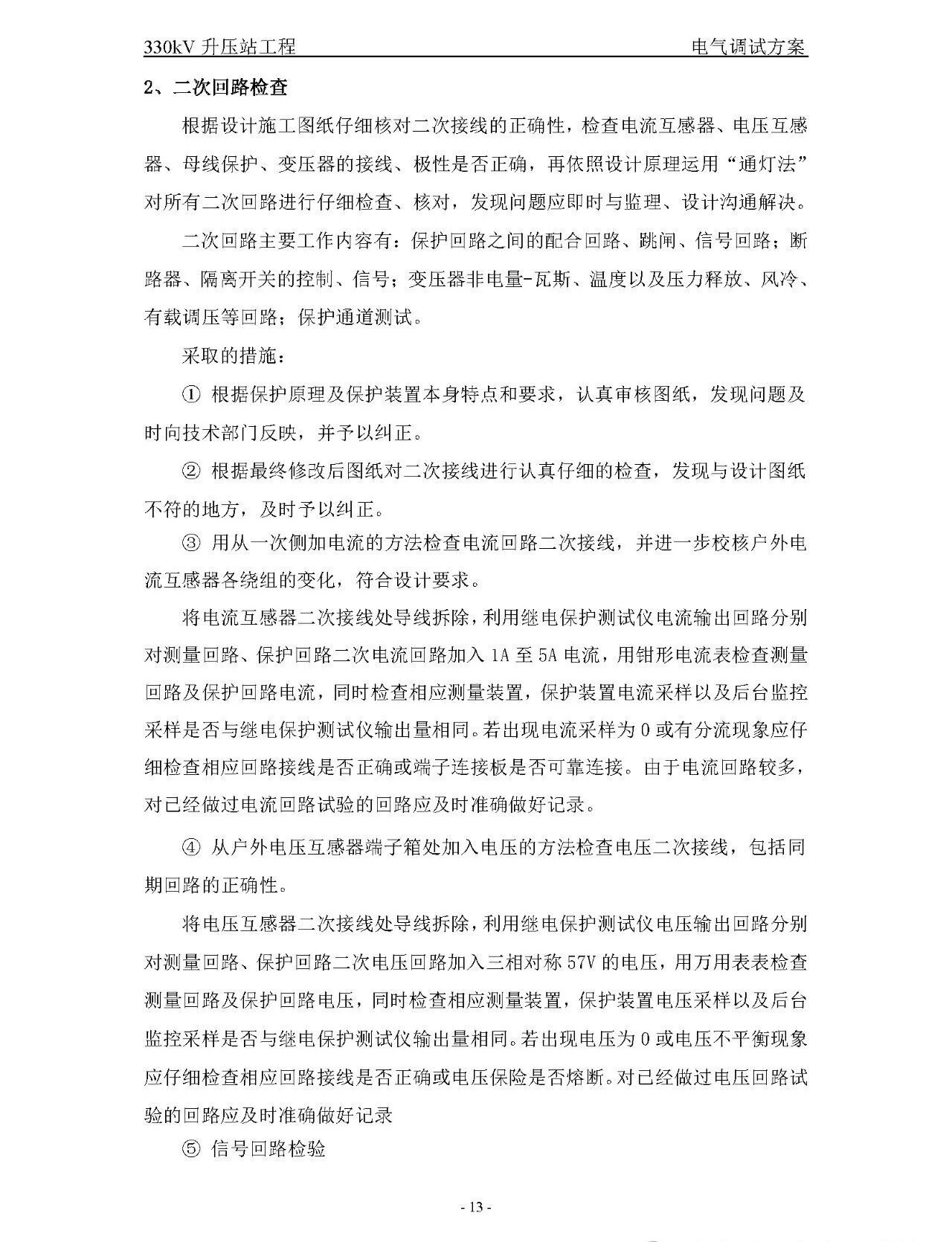

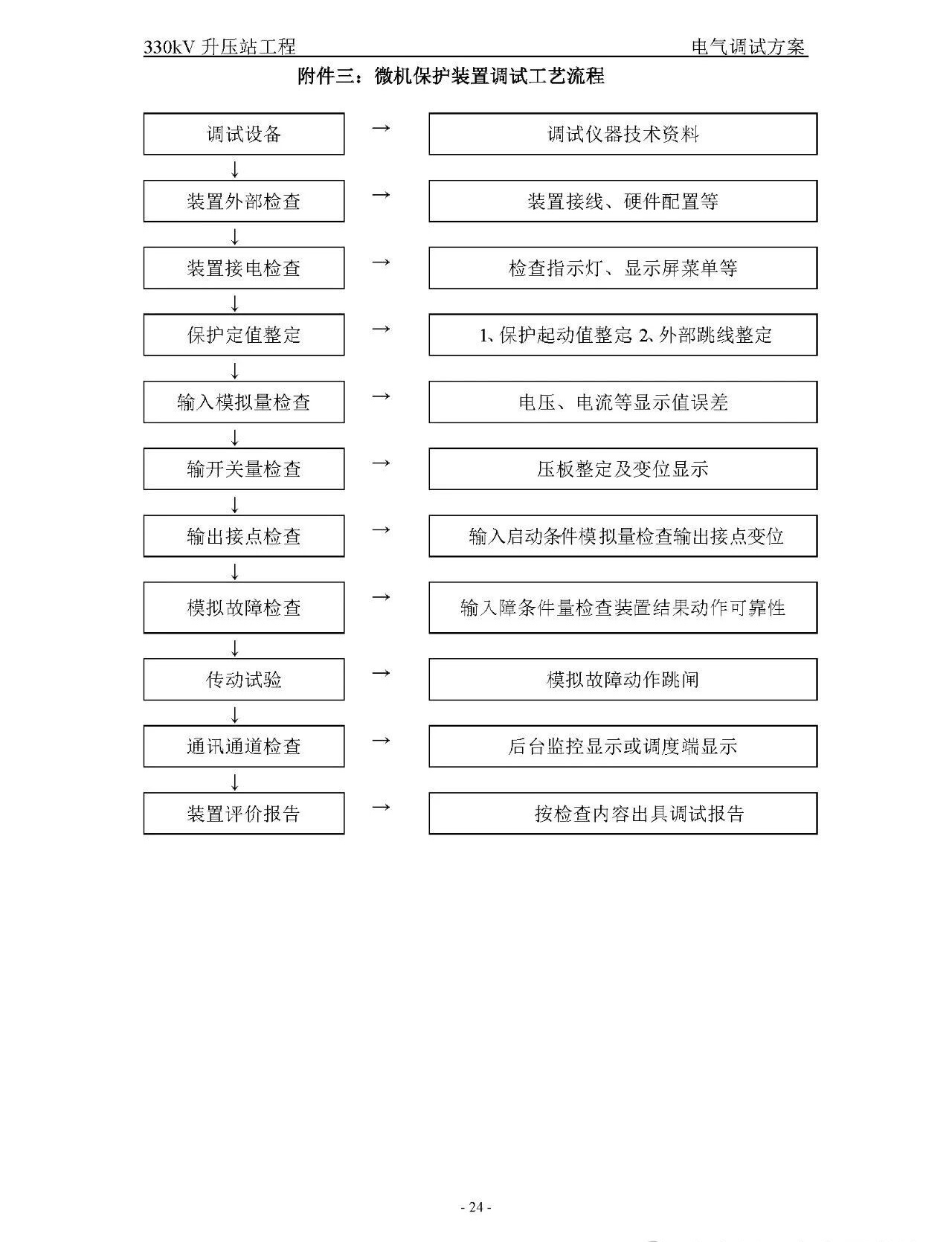

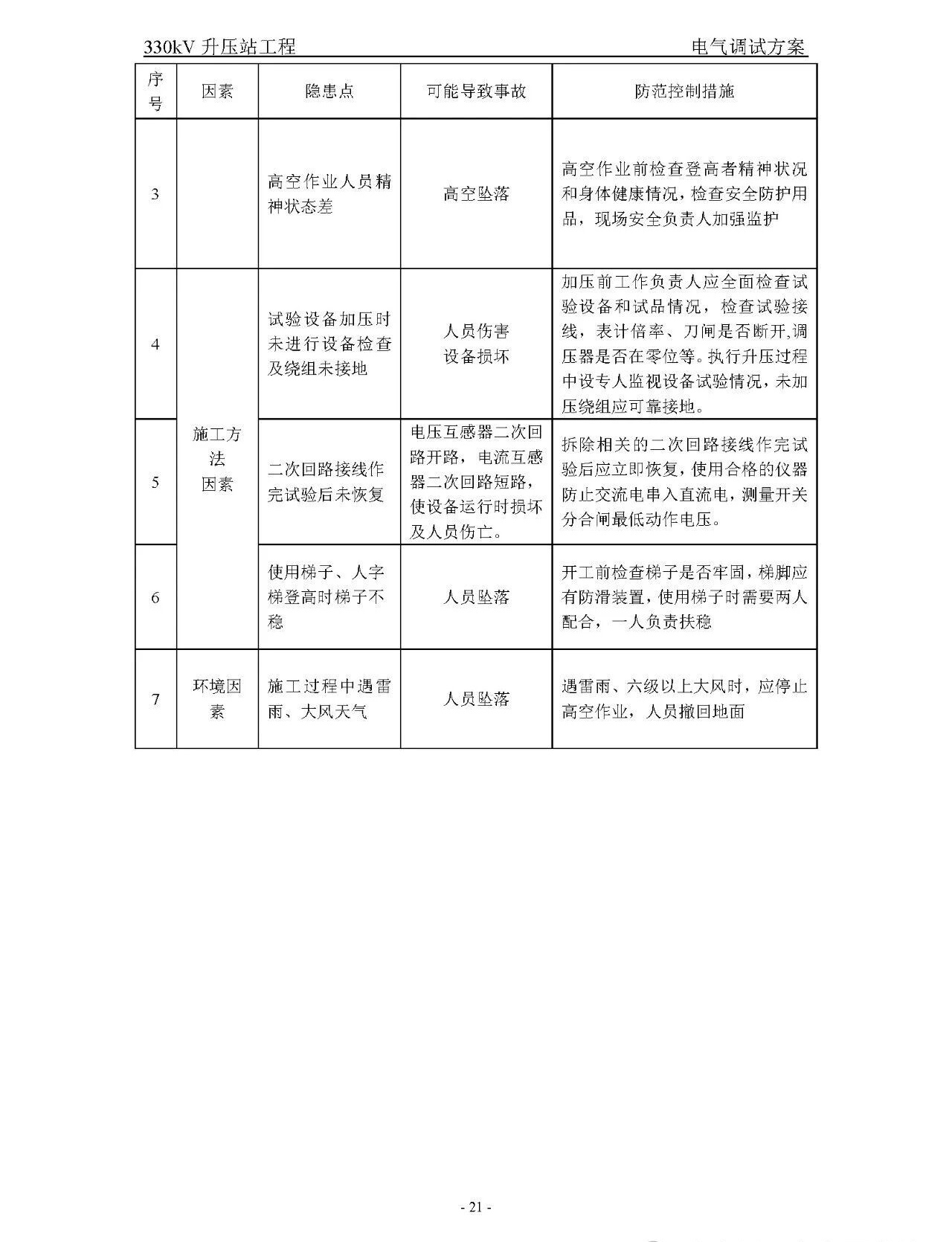

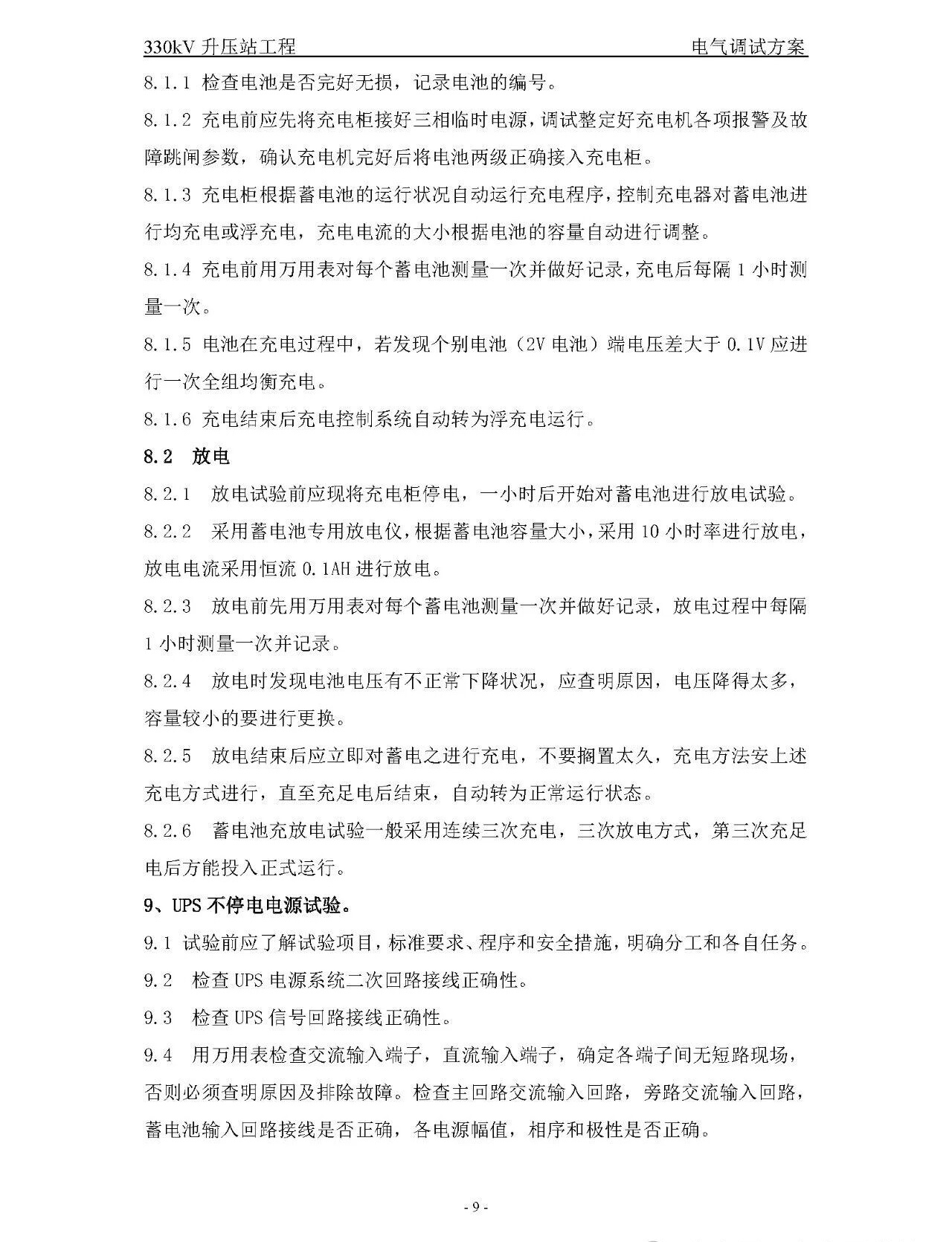

330kV升压站电气设备调试方案

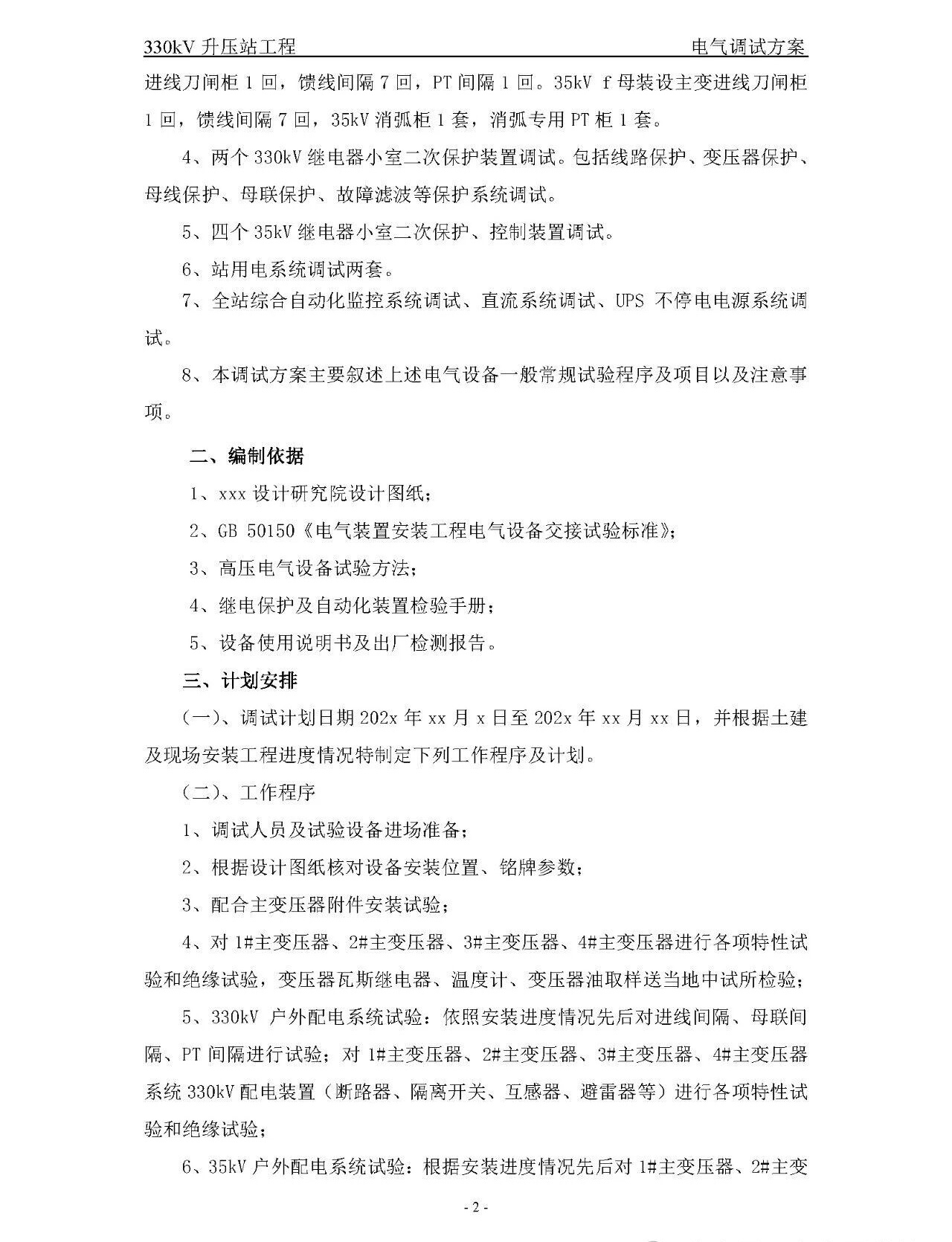

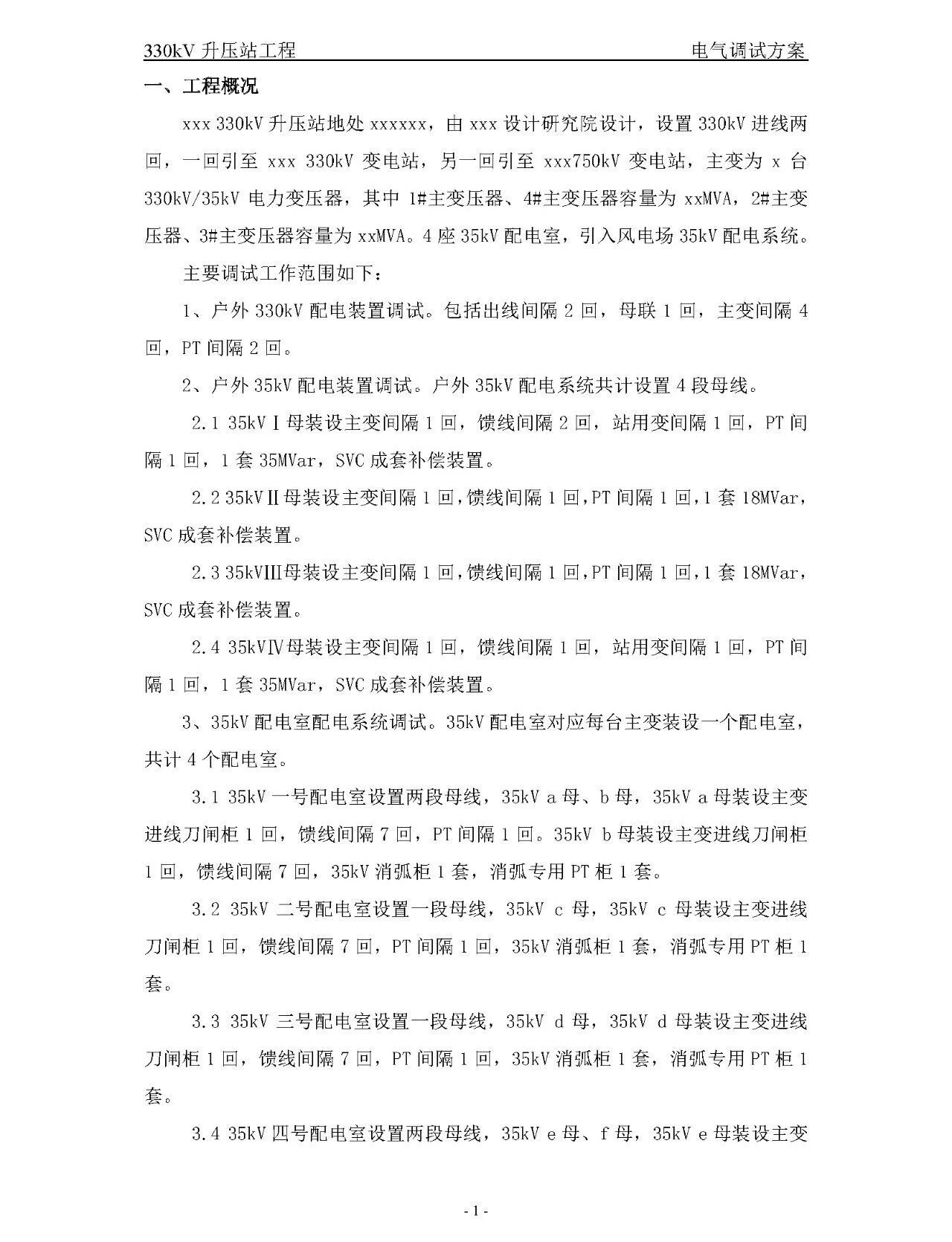

文档介绍

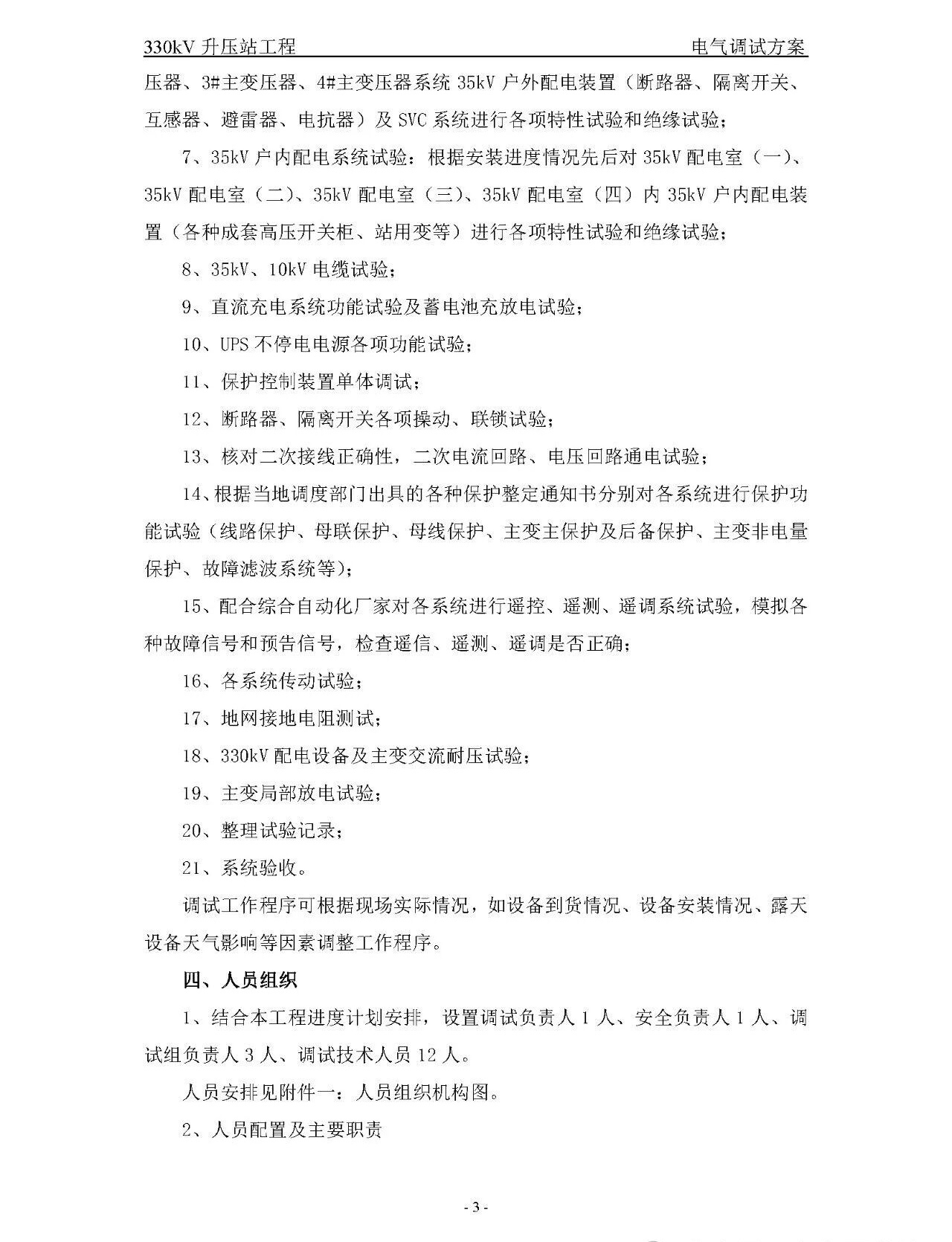

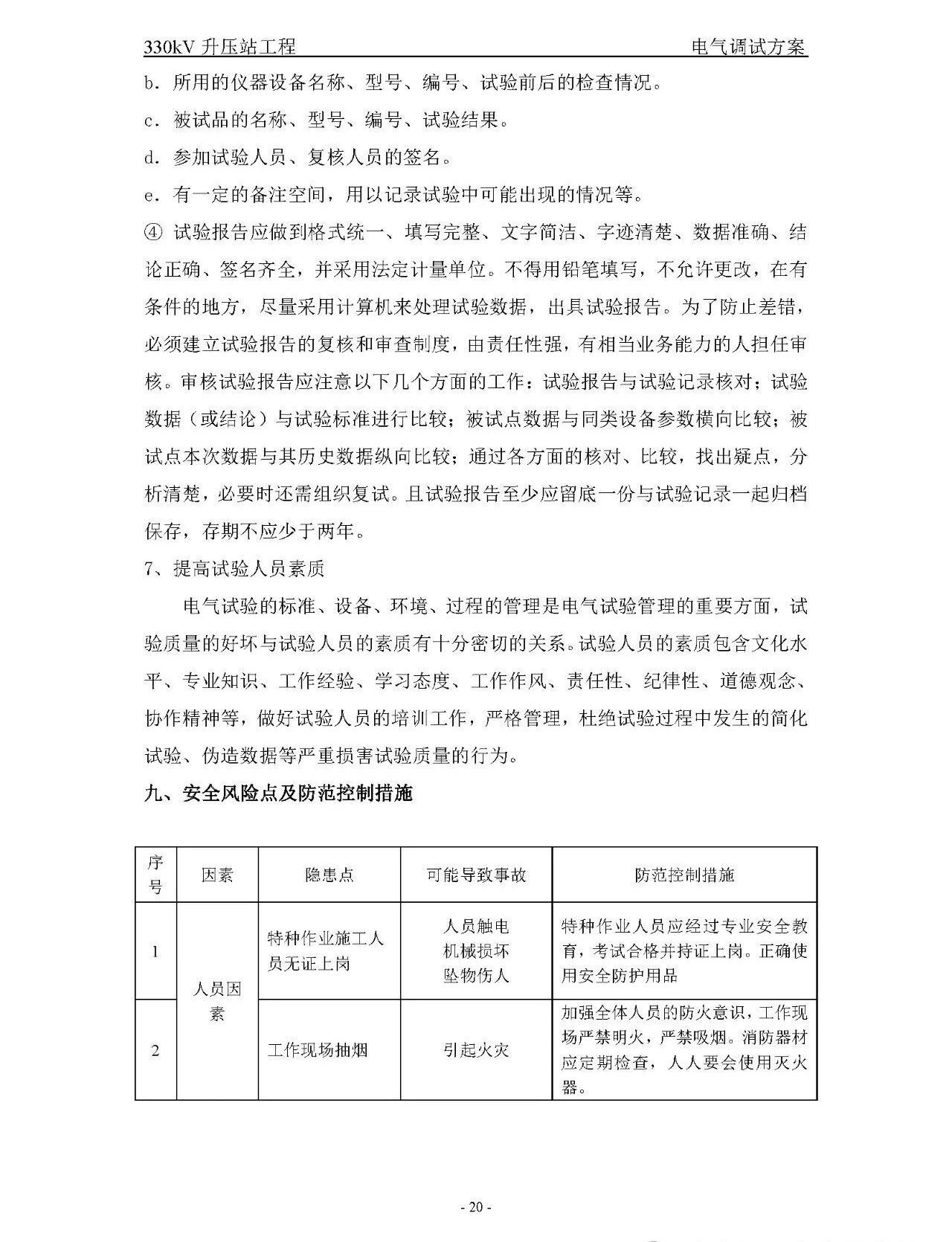

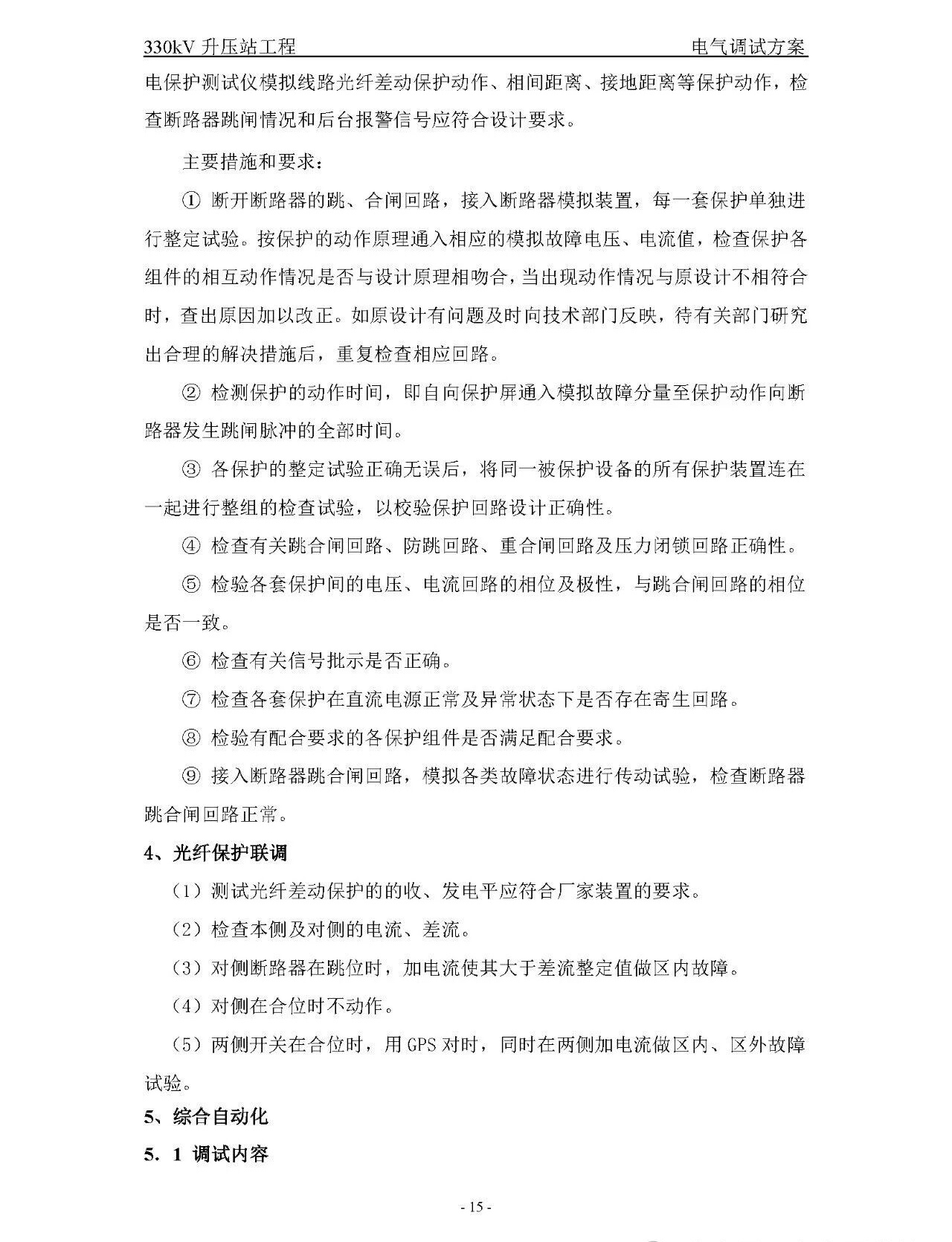

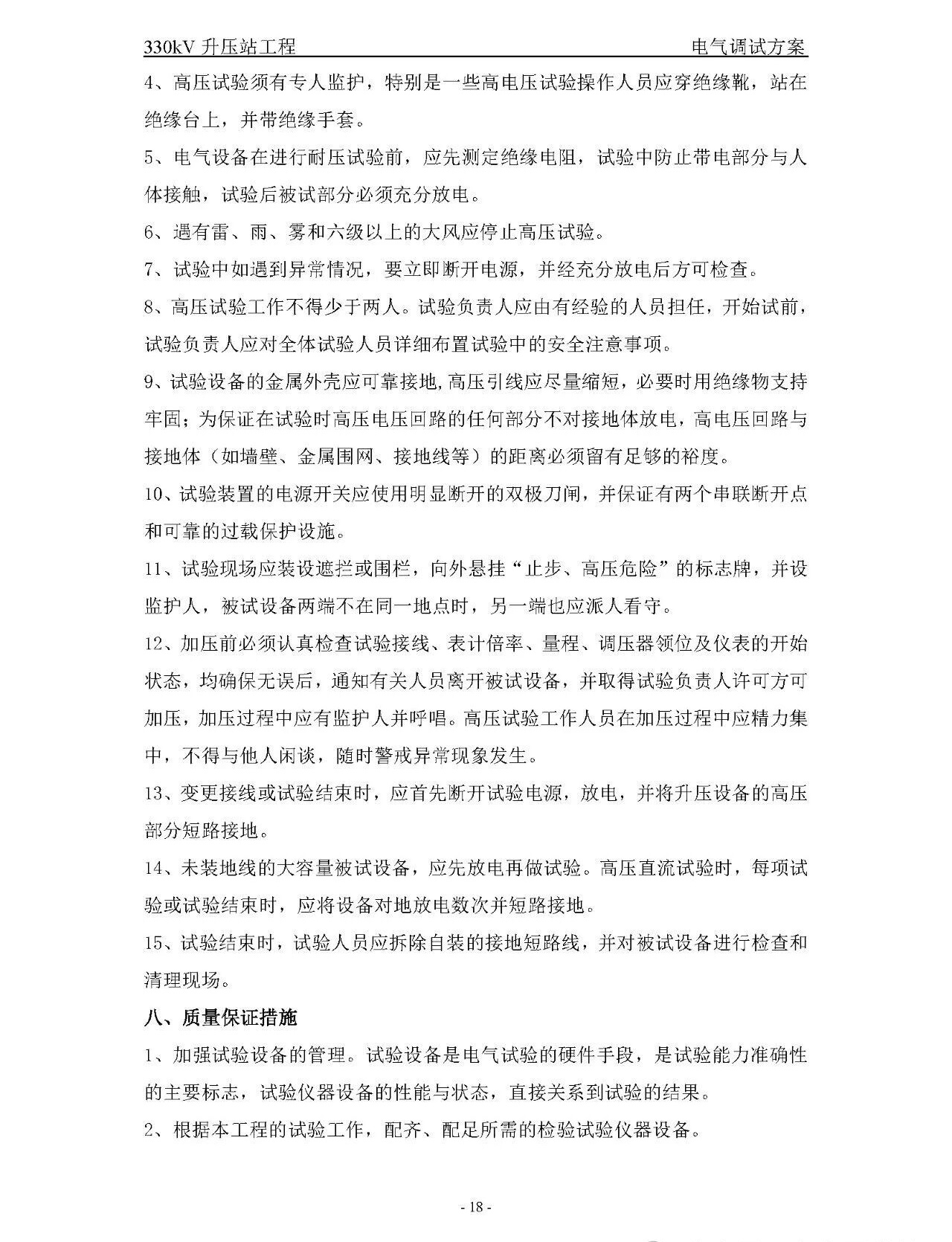

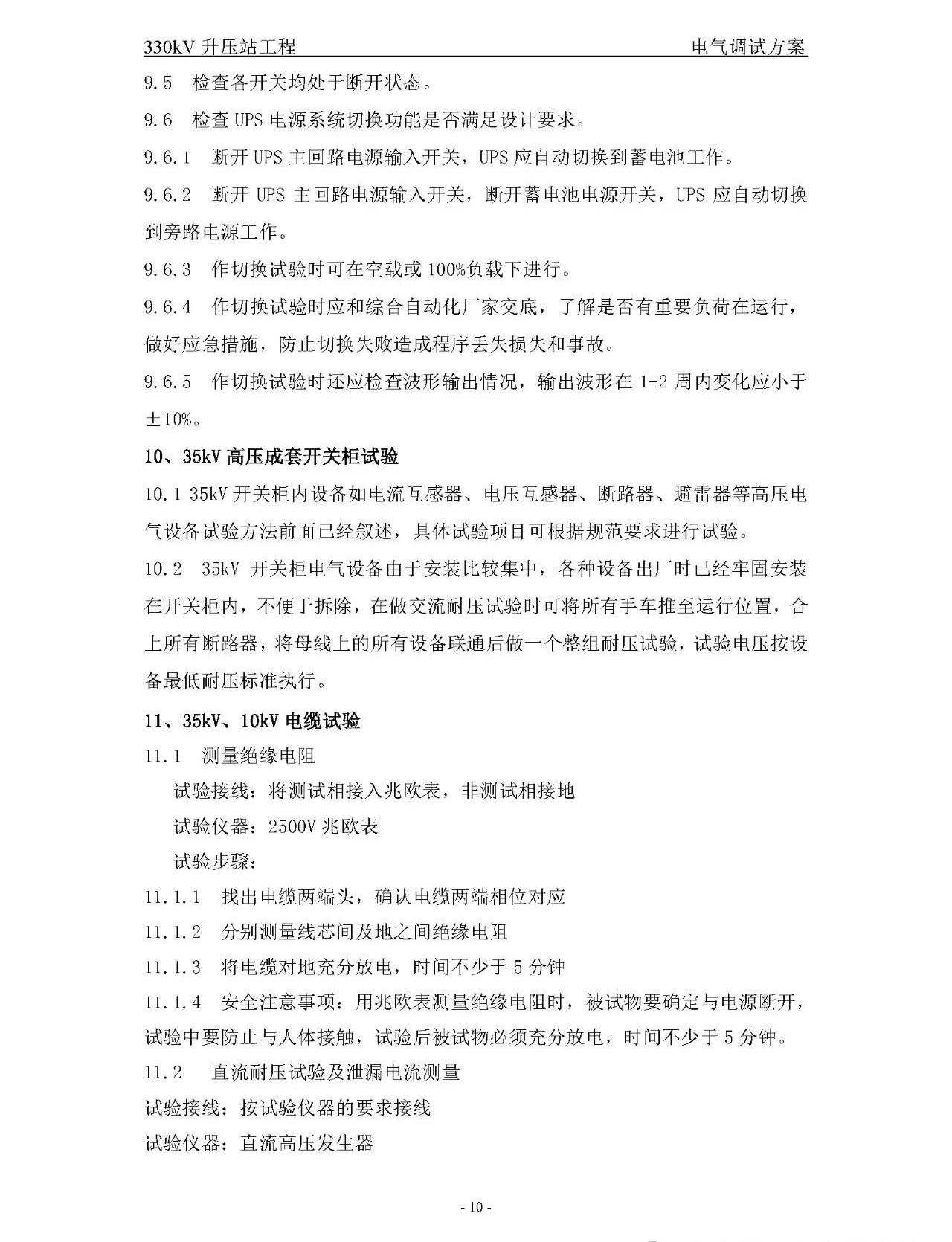

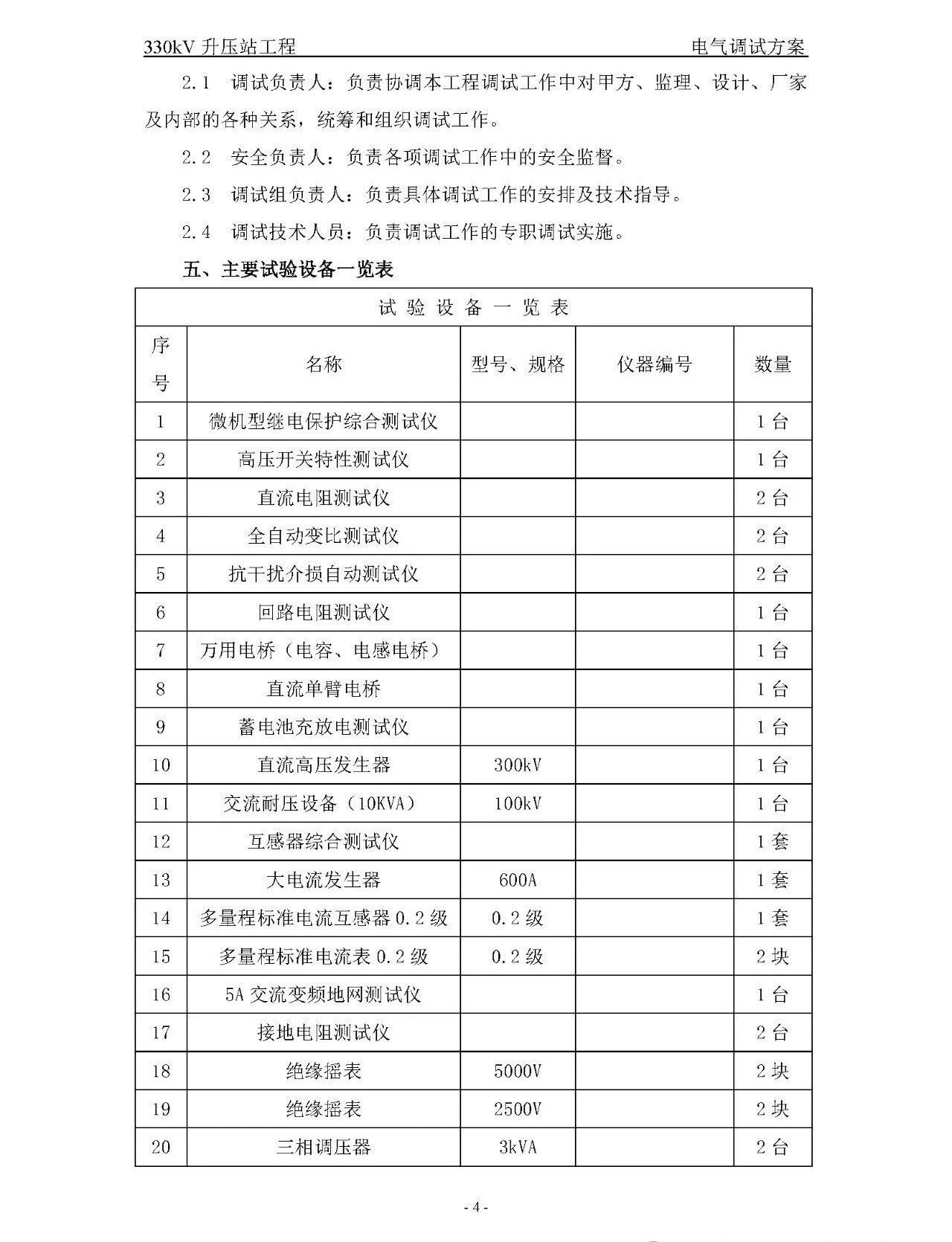

六、主要试验项目及方法

(一)一次设备试验

1、主变压器特性试验及绝缘试验

1.1、变压器电气试验必须严格按照《电气装置安装工程电气设备交接试验标准》进行。

1.2、用5000V兆欧表测量绕组连同套管的绝缘电阻、吸收比或极化指数，测得值符合规范要求。

1.3、用变压器直流电阻测试仪测量变压器各分接头位置下绕组直流电阻。

1.3.1 所有分接头所在位置都应进行测量。

1.3.2 各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。

1.3.3 变压器的直流电阻，与同温下产品出厂实测数值相比，相应变化不应大于2%。

1.3.4测直流电阻时，用万用表测量相间电阻，在进行调档应注意观察是否有断档现象

1.4在变压器所有分接头位置测量变压器变比，在额定位置时误差应不大于±0.5%。

1.5检查变压器的三相组别和极性、测试结果，应与设计要求及设备铭牌上的标记相符。

1.6铁芯必须为一点接地，将铁芯接地打开后测量铁芯对外壳绝缘电阻值。

1.7变压器内置电流互感器及套管应在主变压器组装附件时进行测试，互感器直流电阻，变比、角差、伏安特性等参数及套管绝缘电阻，介质损耗等参数符合规范要求后安装就位。

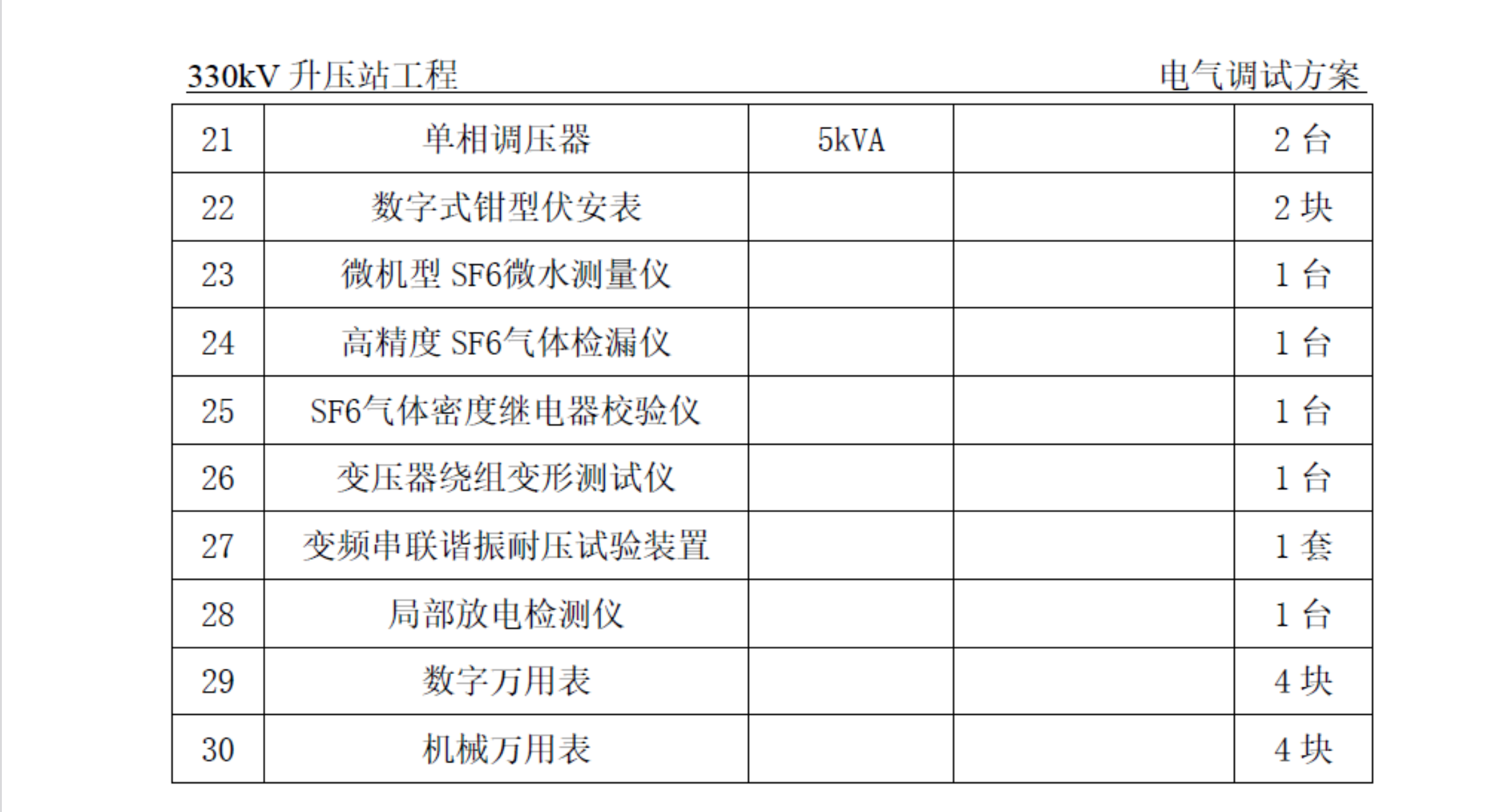

1.8 用变压器绕组变形测试仪测量变压器绕组特性图谱。

1.9 变压器注油静致一段时间后，测量各绕组间及对地间介质损耗及电容量。

1.10 测量各绕组对地间直流泄漏电流。

1.11 对变压器高、低压侧分别进行不同电压等级的串联谐振耐压试验，耐压前将另外一侧短接接地，耐压时应无闪络和击穿现象，耐压完成后应进行绝缘电阻测试，与耐压前比较无明显差别。

1.12油试验、气体继电器试验、温度计校验委托当地中心试验所检验。

2、SF6断路器试验

2.1测量每相导电回路的电阻

方法及要求：测量采用回路电阻测试仪测量，电流不得小于100A，要求每相导电回路的接触电阻符合厂家技术条件的规定。

2.2 测量导电部分对外壳的绝缘电阻

方法及要求：在分闸状态下测量绝缘拉杆的绝缘电阻，在合闸状态下测量导电部分对底座的绝缘电阻。

2.3 测量分、合闸线圈的直流电阻和绝缘电阻

方法及要求：测量其绝缘电阻使用500V MΩ表，绝缘电阻应≥10 MΩ。测量直阻可用高精度万用表测量，阻值与出厂值应无明显差别。

2.4 测量断路器的分、合闸时间，同期性及合闸时的触头弹跳时间及速度测试。

利用开关特性测试仪测试，应在断路器的额定操作电压及气压（液压）下进行，结果应符合产品技术条件的规定。

2.5 断路器操动机构特性试验

当断路器为电磁或弹簧操作机构时，利用可调直流电源对断路器进行不同电压比例下的各种分闸、合闸操作，应符合规范要求。当为液压操作机构时，应在产品规定的最低操作压力下，在不同电压比例下的进行各种分闸、合闸操作试验应可靠动作，符合规范要求。

2.6  在充气过程中检查气体密度继电器及压力动作阀的动作情况应符合规范要求。

2.7  SF6断路器在充气一段时间后24h，应采用高灵敏度的气体检漏仪对断路器各密封部位、管道接头等处进行检测，检漏仪应不报警。

2.8  SF6断路器在充气一段时间后48h，应采用SF6微水测量仪对断路器内SF6进行抽样检测其含水量应符合规范要求。

2.9 交流耐压试验

方法及要求：交流耐压试验应在合闸及分闸状态下分别进行。当在合闸状态下试验电压按交接试验规范执行。当在分闸状态下试验电压按厂家技术要求执行，试验中不应发生贯穿性放电。

3、电流互感器试验

3.1 用绝缘电阻表测量互感器一次绕组对二次绕组及地和二次绕组间对一次绕组及地的绝缘电阻应符合规范要求。

3.2 用互感器综合测试仪测量互感器二次绕组的直流电阻。

3.3 用互感器综合测试仪测量互感器各测量绕组、保护绕组比差、角差。

3.4 用互感器综合测试仪测量互感器各保护绕组励磁特性曲线。

3.5 用互感器综合测试仪检查互感器一次绕组和二次绕组间极性应为减极性。

3.6 用抗干扰介损测试仪测量互感器一次绕组对二次绕组及地间的介质损耗应符合规范要求。

3.7 对35kV及以下的互感器进行交流工频耐压试验，试验过程中应无闪络和击穿现象。二次绕组应短接后可靠接地。二次绕组耐压试验可采用2500V摇表代替。

3.8 绝缘油试验；委托当地中心试验所检验。

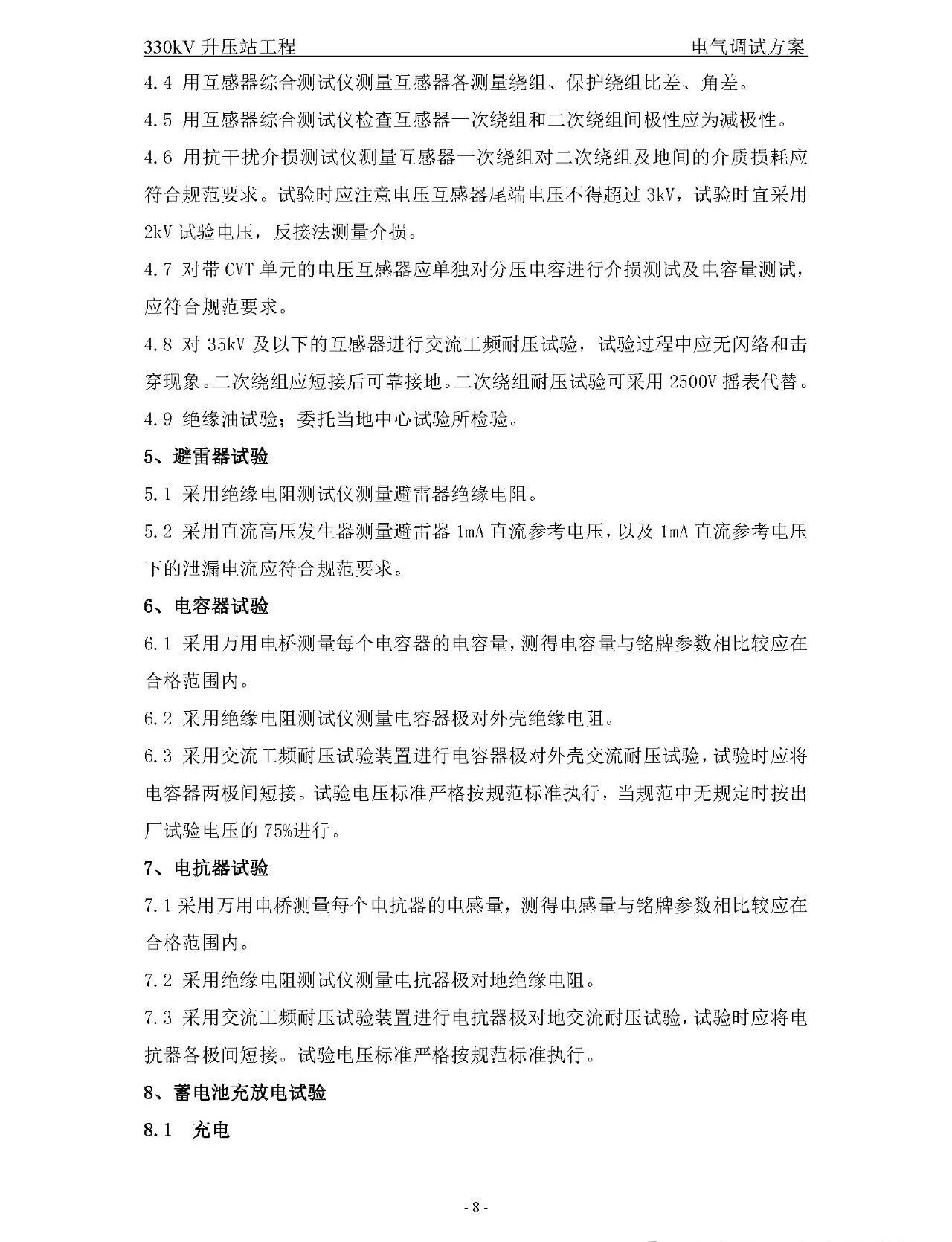

4、电压互感器试验

4.1 用绝缘电阻表测量互感器一次绕组对二次绕组及地和二次绕组间对一次绕组及地的绝缘电阻应符合规范要求。

4.2 用单电桥或高精度万用表测量互感器一次绕组直流电阻。

4.3 用互感器综合测试仪测量互感器二次绕组的直流电阻。
