110kV升压站土建工程施工组织设计方案

文档介绍

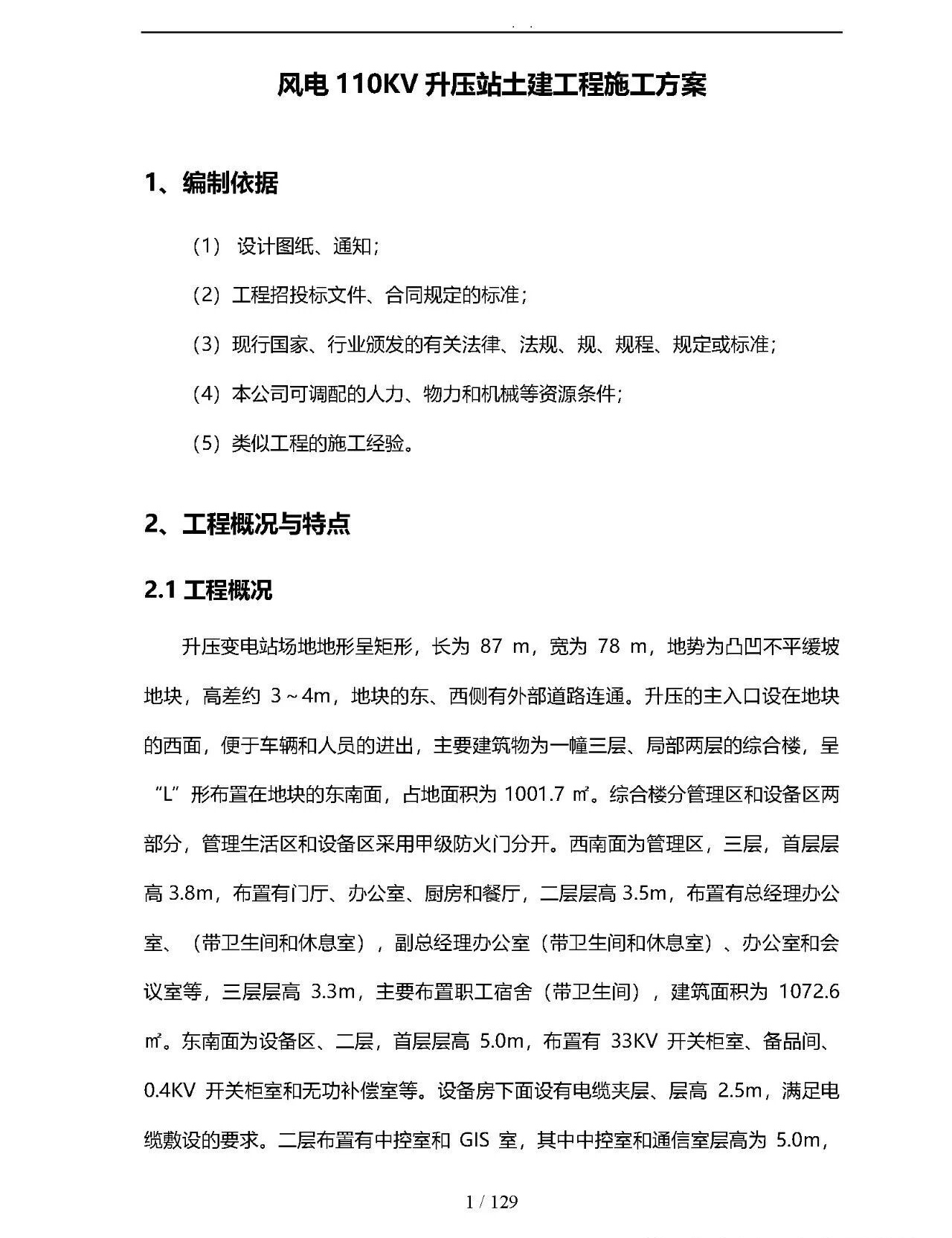

2.1工程概况

升压变电站场地地形呈矩形，长为87m，宽为78m，地势为凸凹不平缓坡地块，高差约3~4m，地块的东、西侧有外部道路连通，升压的主入口设在地块的西面，便于车辆和人员的进出，主要建筑物为一幢三层、局部两层的综合楼，呈“L”形布置在地块的东南面，占地面积为1001.7mf。综合楼分管理区和设备区两部分，管理生活区和设备区采用甲级防火门分开。西南面为管理区，三层，首层层高3.8m，布置有门厅、办公室、厨房和餐厅，二层层高3.5m，布置有总经理办公室、(带卫生间和休息室)，副总经理办公室(带卫生间和休息室)、办公室和会议室等，三层层高3.3m，主要布置职工宿舍(带卫生间)，建筑面积为1072.6m。东南面为设备区、二层，首层层高5.0m，布置有33KV开关柜室、备品问、0.4KV开关柜室和无功补偿室等，设备房下面设有电缆夹层、层高2.5m，满足电缆敷设的要求。二层布置有中控室和GIS室，其中中控室和通信室层高为5.0m，
