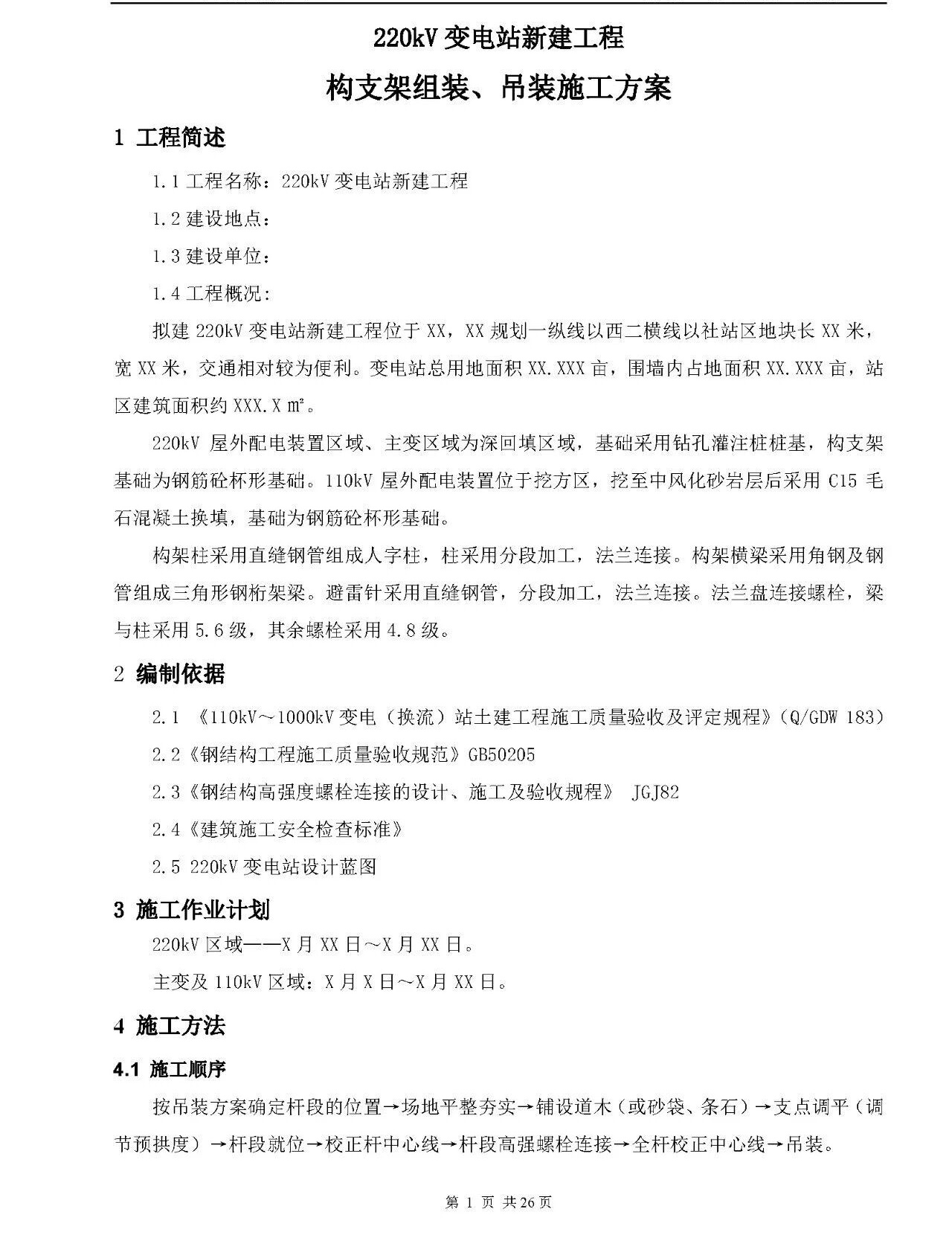

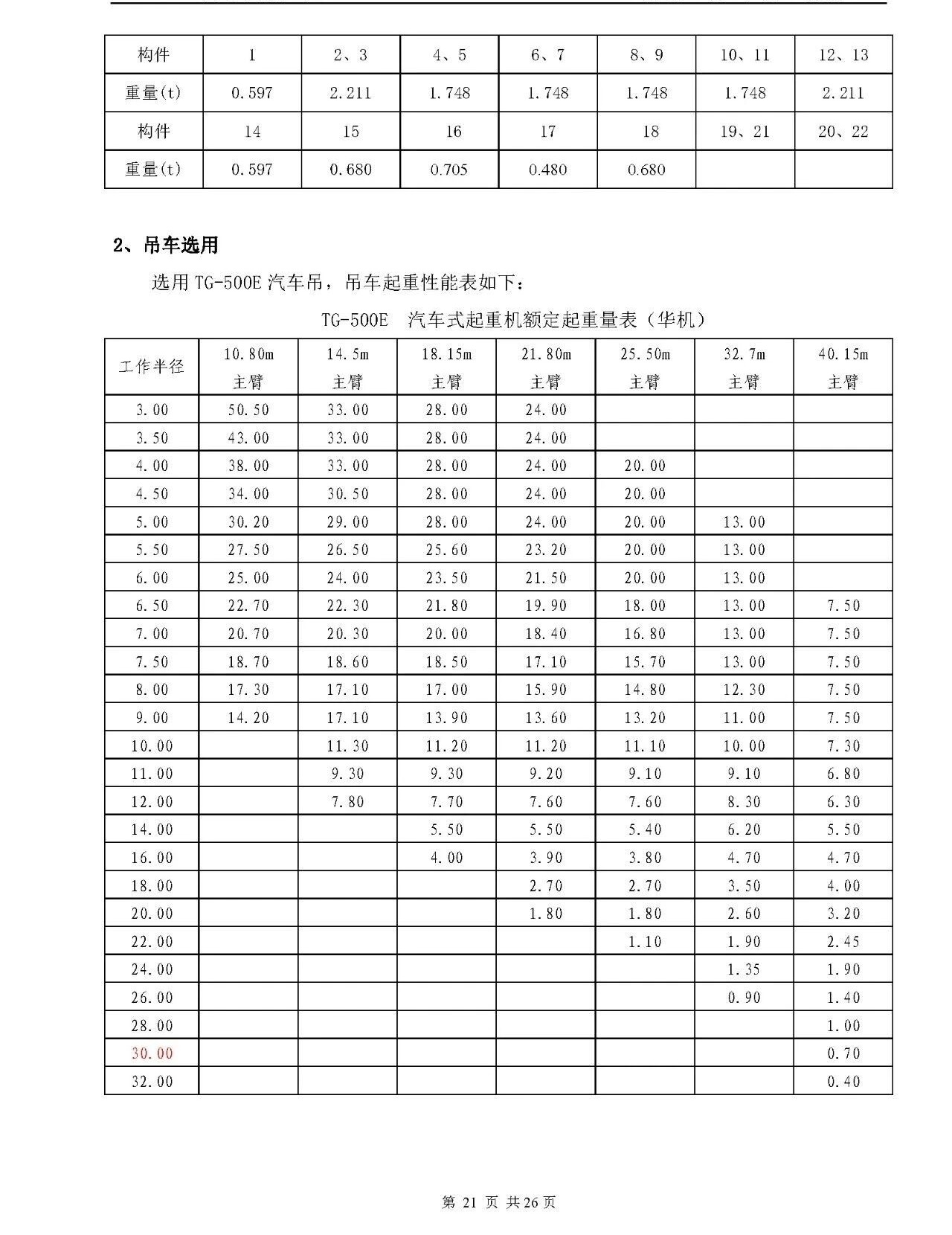

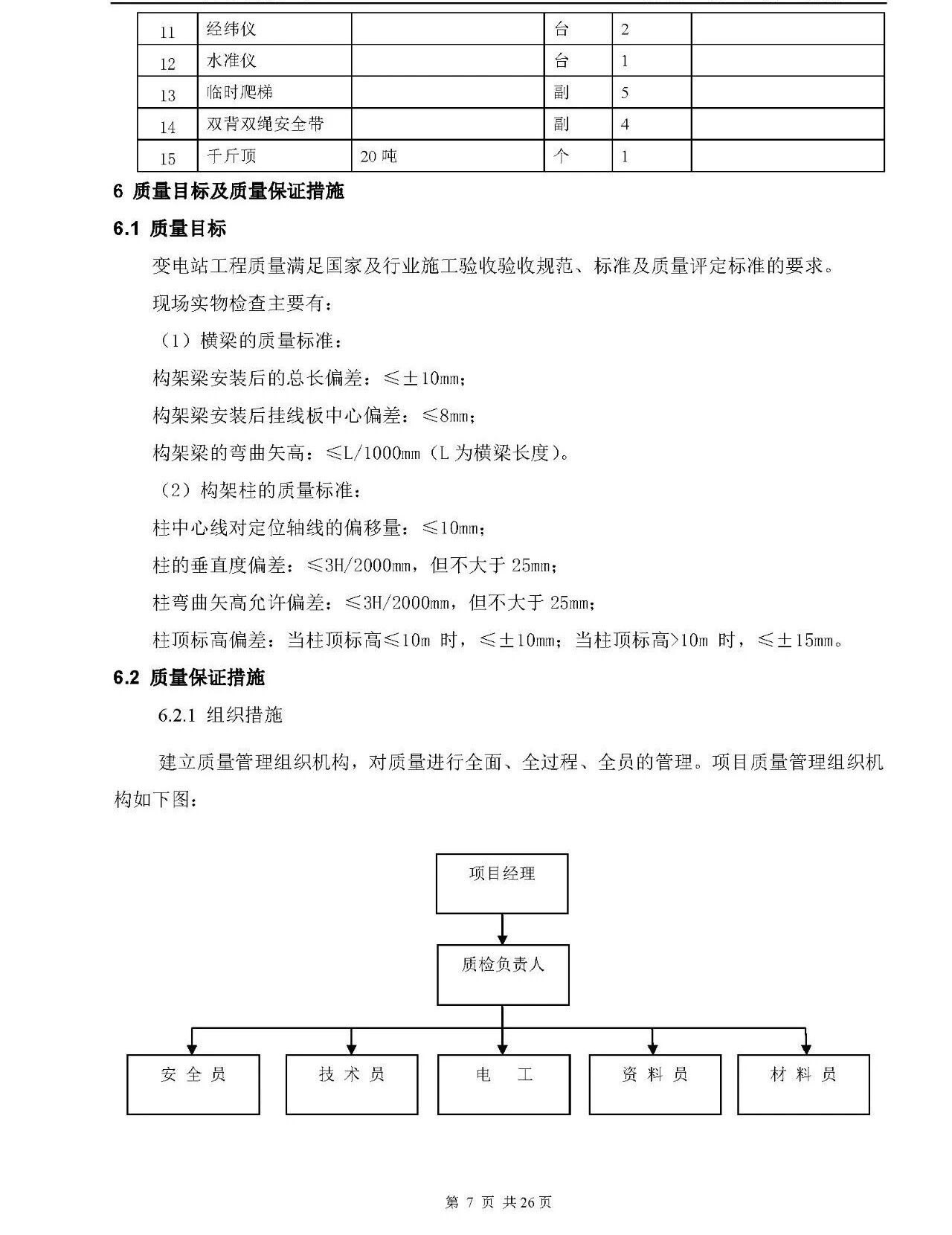

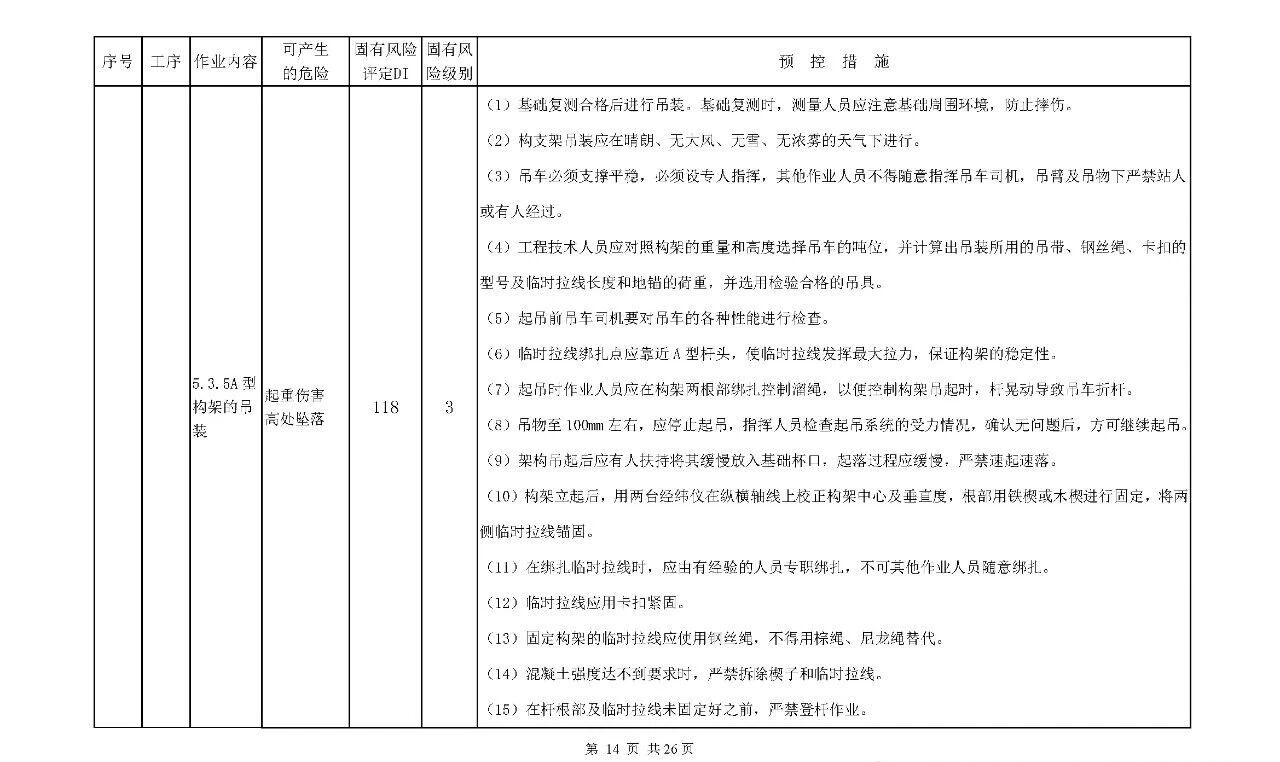

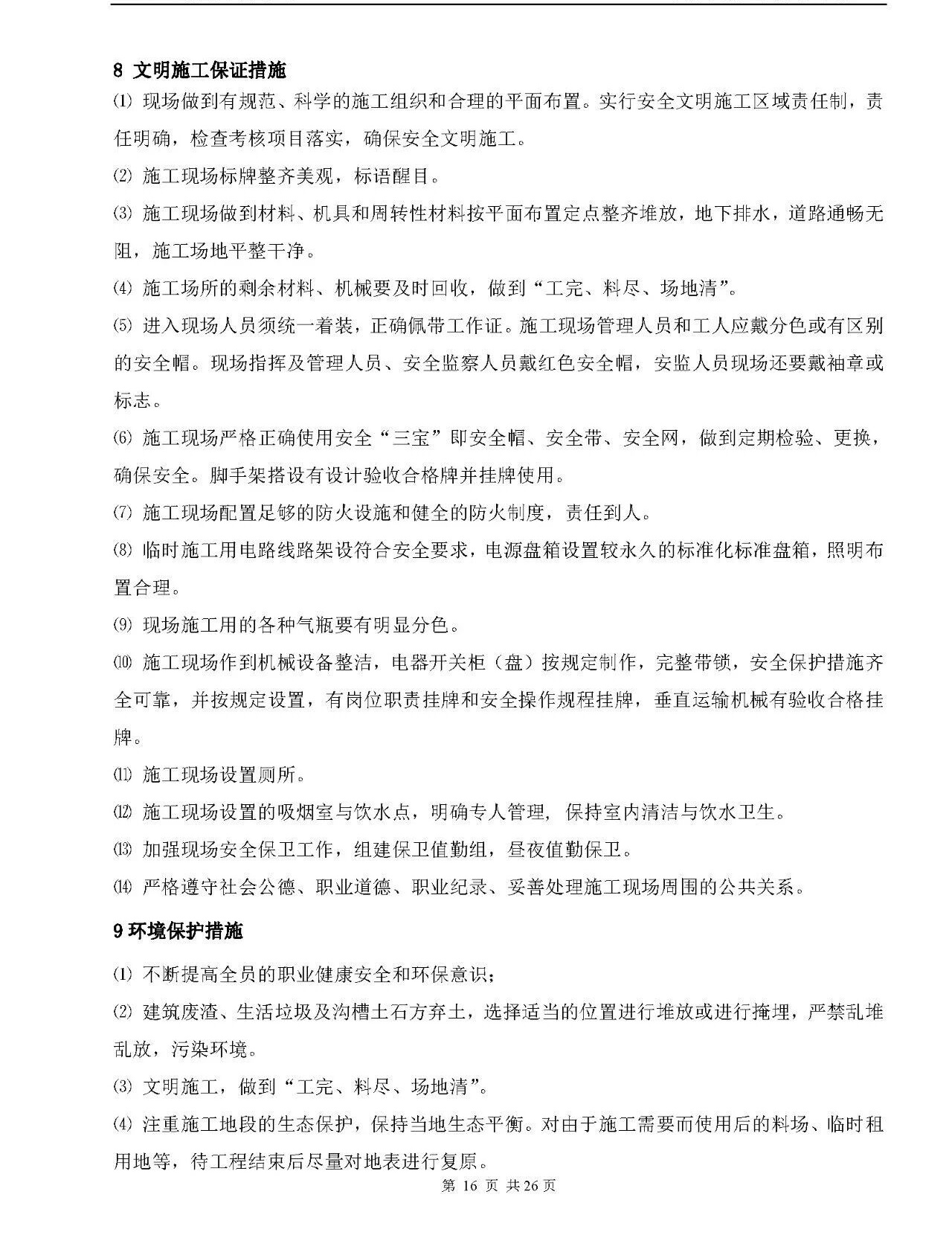

220kV变电站新建工程 构支架组装、吊装施工方案

文档介绍

1工程简述

1.1工程名称:220kV变电站新建工程

1.2建设地点:

1.3建设单位:

1.4工程概况:

拟建220kV变电站新建工程位于XX，XX规划一纵线以西二横线以社站区地块长XX米，宽XX米，交通相对较为便利。变电站总用地面积XX.XXX亩，围墙内占地面积XX.XXX亩，站区建筑面积约XXX.Xm’。

220kV 屋外配电装置区域、主变区域为深回填区域，基础采用钻孔灌注桩桩基，构支架基础为钢筋砼杯形基础。110kV屋外配电装置位于挖方区，挖至中风化砂岩层后采用C15毛

石混凝土换填，基础为钢筋砼杯形基础。

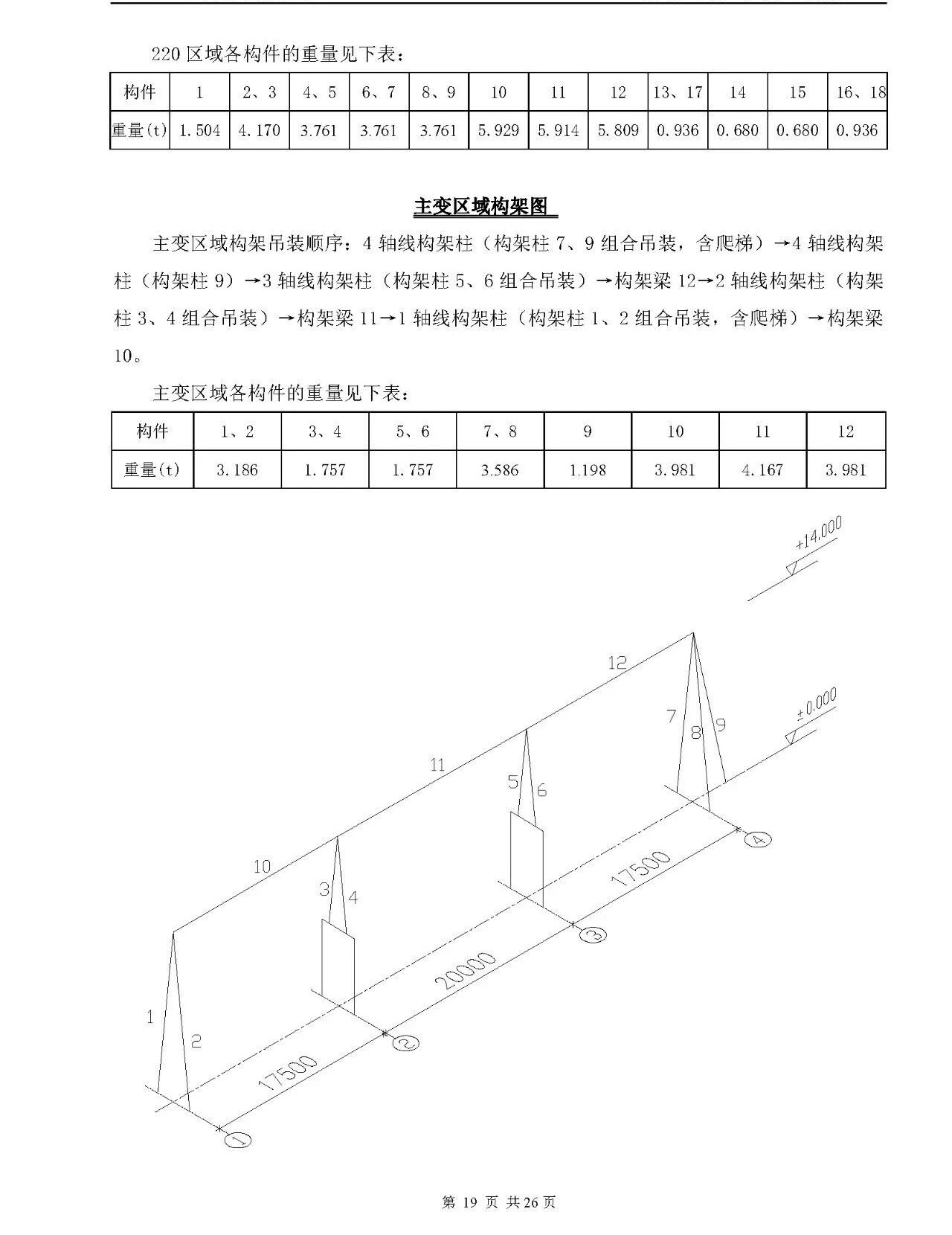

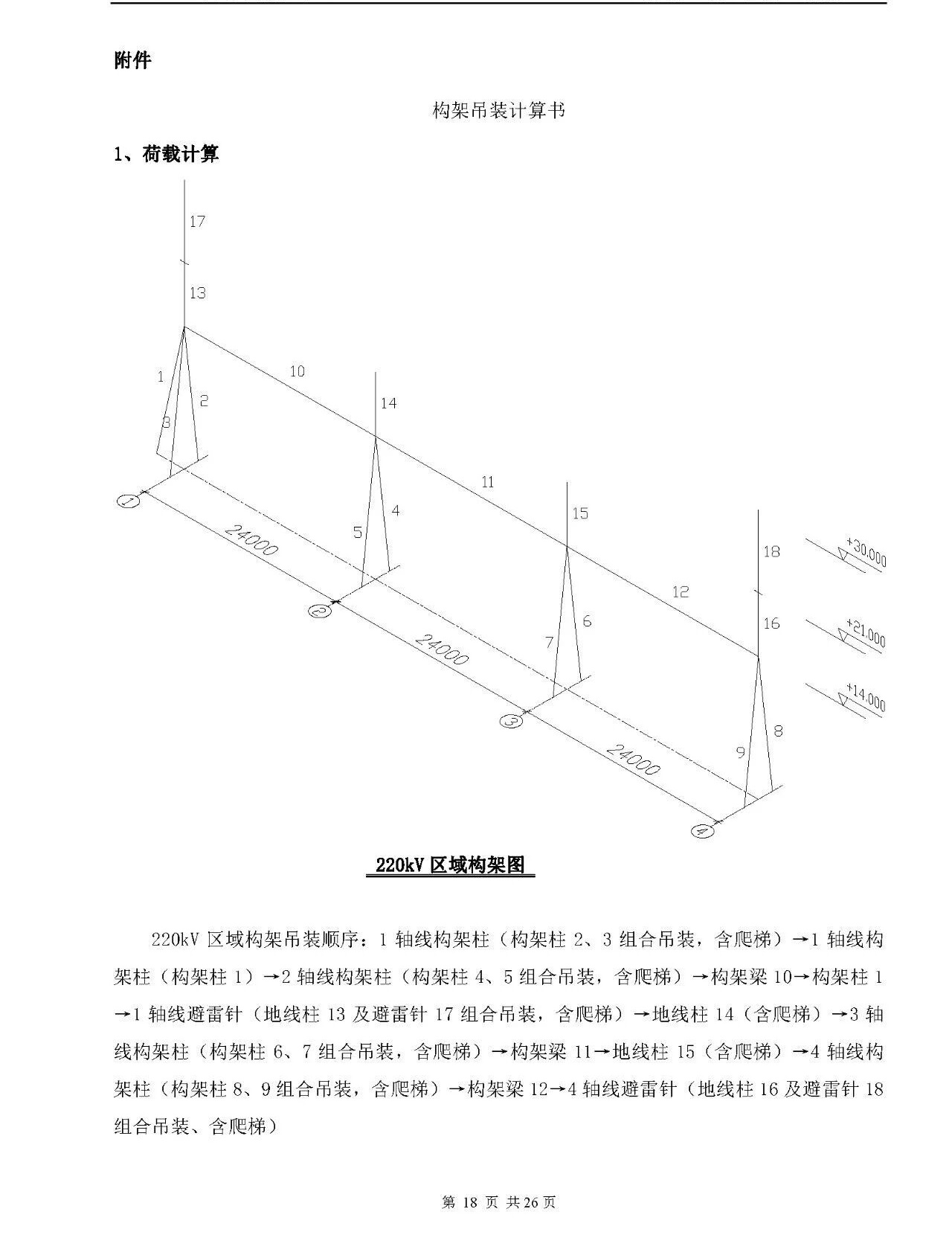

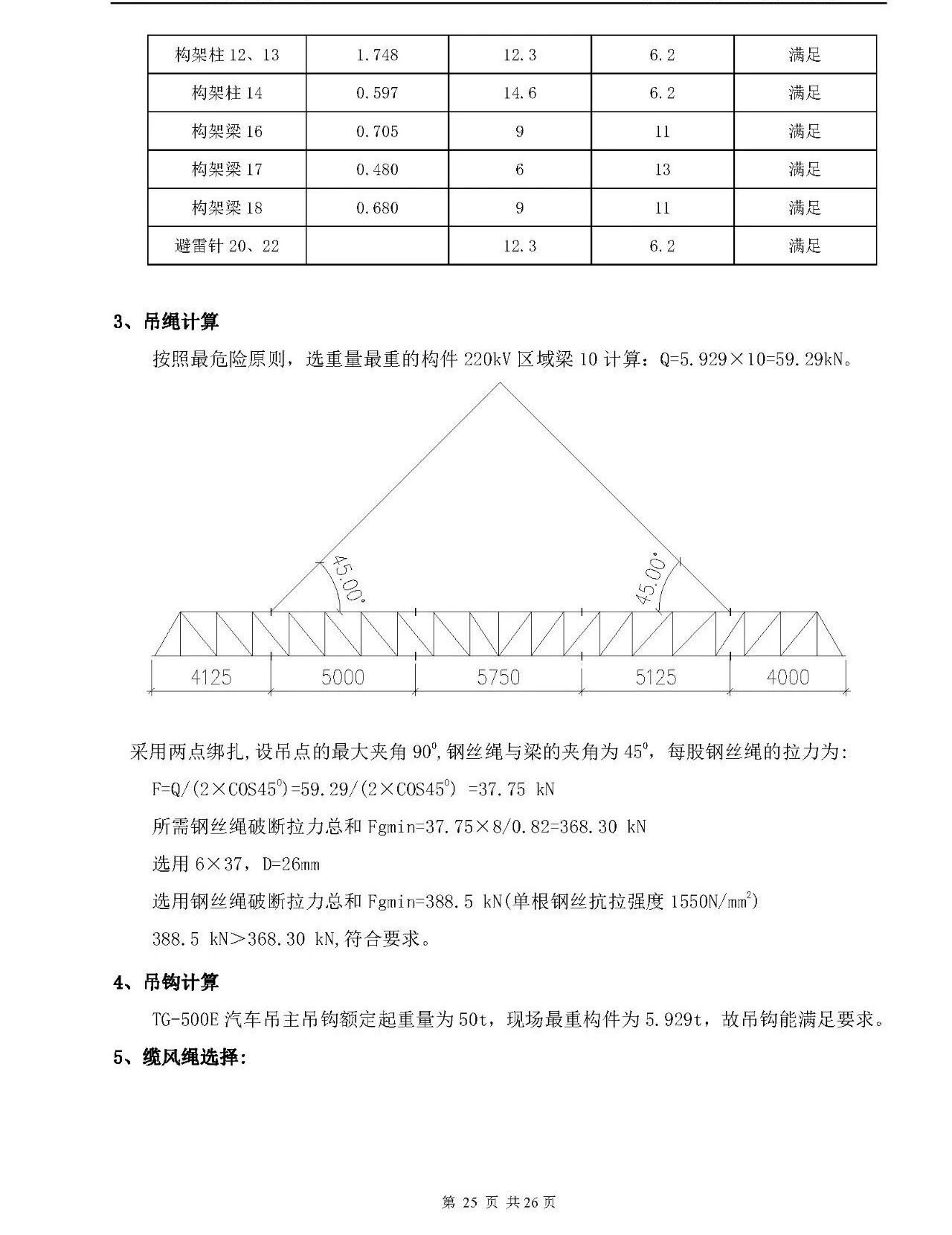

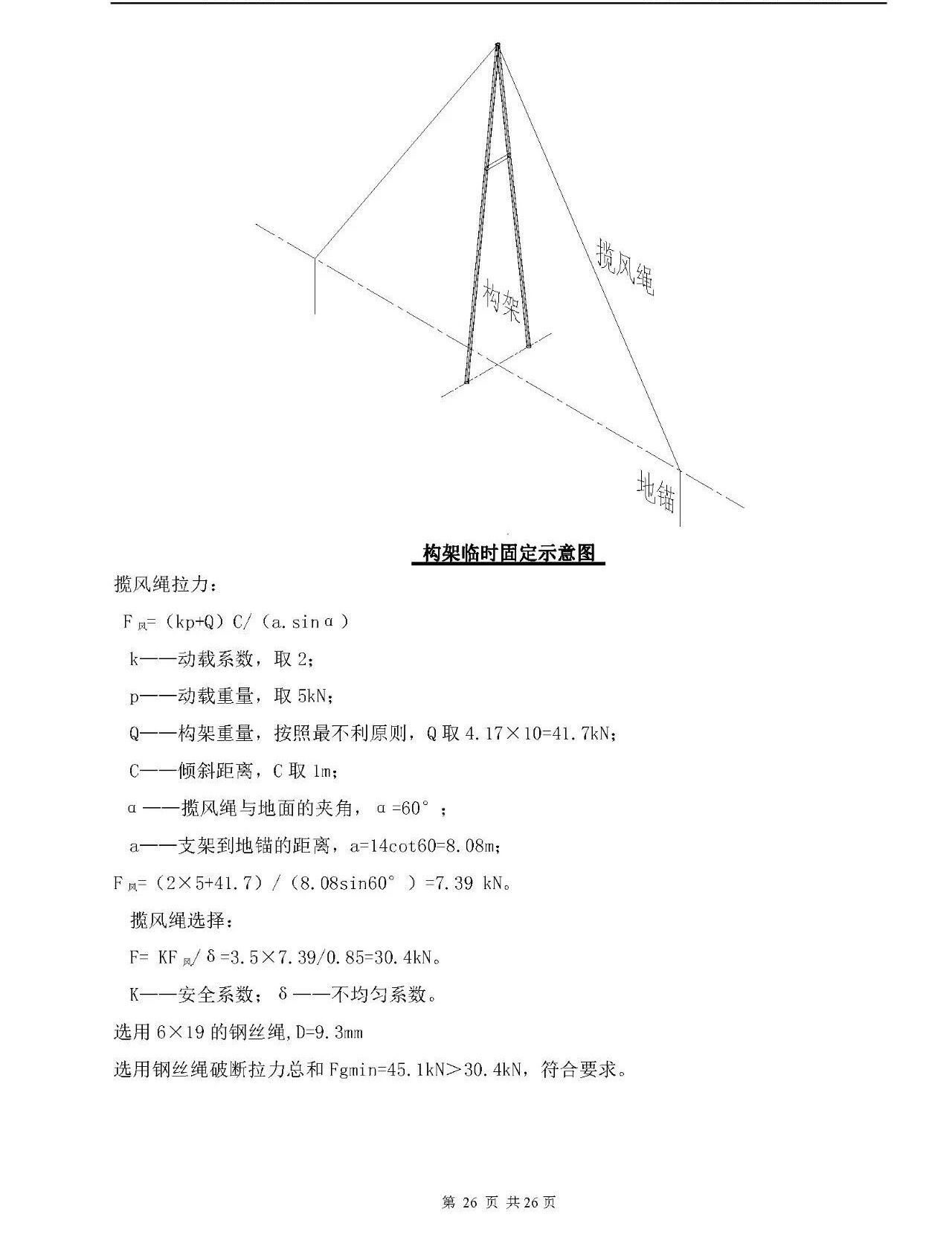

构架柱采用直缝钢管组成人字柱，柱采用分段加工，法兰连接。构架横梁采用角钢及钢管组成三角形钢桁架梁。避雷针采用直缝钢管，分段加工，法兰连接。法兰盘连接螺栓，梁与柱采用5.6级，其余螺栓采用4.8级。
